Test study on the characteristics of flexible rope for gravity unloading of spacecraft
-
摘要:
在空间飞行器地面微重力模拟试验前需要测试弹力绳的特性，以确定弹力绳是否满足重力卸载需求。文章提出弹力绳特性测试方法，通过刚度、频率和蠕变测试，获得其重力卸载特性，并讨论了静态频率和动态频率不一致问题，以及温度对弹力绳动态频率的影响。针对某型号微重力环境模拟需求，对弹力绳选型进行了分析，在满足总负载的前提下选择纵向频率低、单根负载质量大、空间需求小及蠕变稳定时间短的弹力绳。该研究可为地面微重力模拟试验中弹力绳的选用提供参考。
Abstract:Before conducting the ground microgravity simulation test on spacecraft, it is necessary to test the characteristics of flexible ropes to determine whether they meet the requirements of gravity unloading. In this paper, a method for testing the characteristics of flexible ropes was proposed. By conducting stiffness, frequency, and creep tests, its gravity unloading characteristics were obtained. In addition, the inconsistency between static frequency and dynamic frequency, as well as the influence of temperature on its dynamic frequency were discussed. The selection of flexible ropes was analyzed according to the simulation requirements of a specified microgravity environment. While satisfying the total load weight, flexible ropes with low longitudinal frequency, large single-rope load capacity, low space requirement, and short creep stability time were selected. The proposed study may provide a reference for the selection of flexible ropes in ground microgravity simulation experiments.
-
Keywords:
- gravity unloading /
- flexible rope /
- creep /
- spacecraft /
- ground microgravity simulation experiment
-
0. 引言
在航天器地面微重力模拟试验中，常用悬吊法[1]模拟载荷失重的自由状态，为了降低悬吊装置对载荷动力学性能的影响，提高模拟自由状态的精度，悬吊装置中如弹力绳等柔性元件要满足蠕变小和纵向频率低等要求[2]，因此须测试柔性元件的性能，以根据不同使用场景选择最适合的柔性元件。 Hasselman等[3-4]使用3个悬索形成一个倒三角体连接到测试件上，配合扭簧实现对航天器的微重力模拟；还讨论了弹力绳阻尼和摩擦对三维微重力模拟系统的影响；Cooley等[5]认为随着空间机构的尺寸变大，模态频率变低，需要先进悬挂系统（ASD）进行地面测试，试验中弹力绳的纵向频率为0.1～0.25 Hz；Kienholz等[6]通过用2个纵向频率为0.1～0.2 Hz的弹簧制成准零刚度系统来卸载卫星的重力。以上方案可实现弹力绳纵向频率较低的要求，但对于大质量航天器的卸载，因弹力绳承载质量低而具有一定局限性，所以Steire等[7]在微振动试验中采用4组并联的柔性弹簧模拟自由边界状态，Remedia等[8]使用了类似的四点悬吊方案。
我国学者在应用悬吊法进行空间载荷重力卸载时，多采用具有较低纵向频率的悬吊装置来实现载荷自由状态在地面的模拟。马超等[9]在微重力模拟试验中，为避免悬吊装置的振动引入了上隔振器，选用纵向频率低于1 Hz的悬吊弹簧，并粘贴PVC胶带以增加其阻尼效果； 姚科等[10]在模态试验中，为充分模拟基频小于2 Hz的小型柔性可展开机构失重状态，用绳索和柔性弹簧进行重力卸载； 吴松等[11]通过悬吊法低频模态试验，建立了垂直和水平方向等效理论模型，认为悬吊法受附加质量块的影响，纵向频率测试值小于真实值；汤波等[12]通过对火箭的模态试验分析，讨论了悬吊工装长度和线密度对振型和频率的影响；Lin等[13]采用柔性悬吊装置对载荷进行重力卸载，使用纵向频率为0.114 Hz的准零刚度系统进行了微振动测试。但是，目前未见重力卸载用弹力绳的造型，以及其刚度、重力卸载频率、蠕变与负载质量关系的相关研究。
本文针对空间飞行器重力卸载时所用弹力绳，基于经典的悬吊法设计了测试装置，以获得不同型号弹力绳的重力卸载特性，为工程实践中弹力绳的选型提供参考。
1. 弹力绳特性测试方法
1.1 弹力绳测试装置

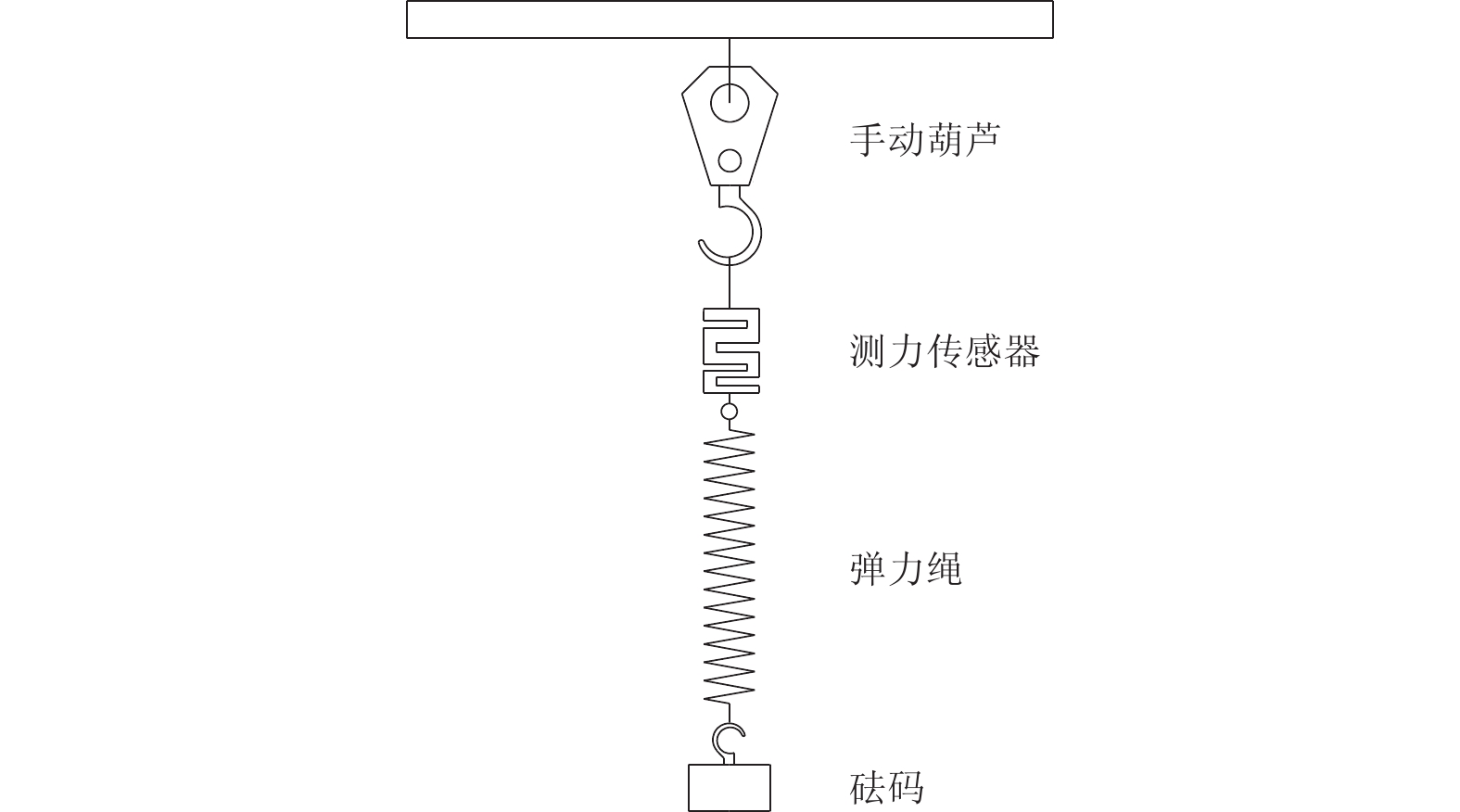

使用悬吊法对弹力绳进行测试，测试装置由行车、吊钩、测力传感器、被测弹力绳、砝码和数据采集系统组成，如图1所示。其中：测力传感器为HBM公司的产品，其量程为1 kN，测量精度为1 N；砝码为5 kg和2.5 kg双钩标准砝码；数据采集系统由dSPACE系统和上位机组成。测试原理为：被测弹力绳通过转接工装悬挂于测力传感器下端，弹力绳下端连接砝码；通过增加砝码的重量来模拟弹力绳所提供的卸载力；由测力传感器测量弹力绳的动态拉力，该数据由数据采集系统采集并显示；与弹力绳并行悬挂一个测量长度为10 m、精度为1 mm的卷尺，用于测量弹力绳的伸长变形量。
1.2 刚度与频率测试
橡胶材料的弹力绳其刚度具有非线性特性[14-15]，工程中可以采用试验的方法来选择合适的弹力绳。当承受一定质量的负载时，弹力绳通过伸长变形提供拉应力来实现重力卸载。在小扰动范围内，固定质量的弹力绳试验系统可认为是线性单自由度质量−弹簧系统；当多根弹力绳并联卸载重力时，负载质量在每根弹力绳上平均分配。设有n根弹力绳并联，并且每根弹力绳上分配的质量一致，则弹力绳的特性可表示为
$$ k=\frac{\mathrm{\Delta }m\cdot g}{\mathrm{\Delta }l} \text{，} $$ (1) $$ \omega =\sqrt{\frac{nk}{nm}}=\sqrt{\frac{k}{m}}=2\text{π}f 。 $$ (2) 式中：k为弹力绳的平均静刚度；Δm为测试中砝码变化质量；Δl为弹力绳的长度变化量；ω和f分别为弹力绳−负载质量单自由度振动系统的纵向角频率和纵向频率；m为单根弹力绳的负载质量；n为弹力绳的根数。
由以上理论可得，如果单根弹力绳悬吊相应质量时的静态频率满足试验要求，则采用同型弹力绳并联吊装后的静态频率同样满足要求。
刚度测试时，先记录弹力绳的初始长度；然后在自由端以2.5 kg或5 kg为步长悬挂载荷，待5 min稳定后，测量并记录载荷质量以及弹力绳的长度，计算相邻两步力传感器的数据变化量及弹力绳长度变化量，由此可以得到弹力绳在此质量下的平均静刚度。

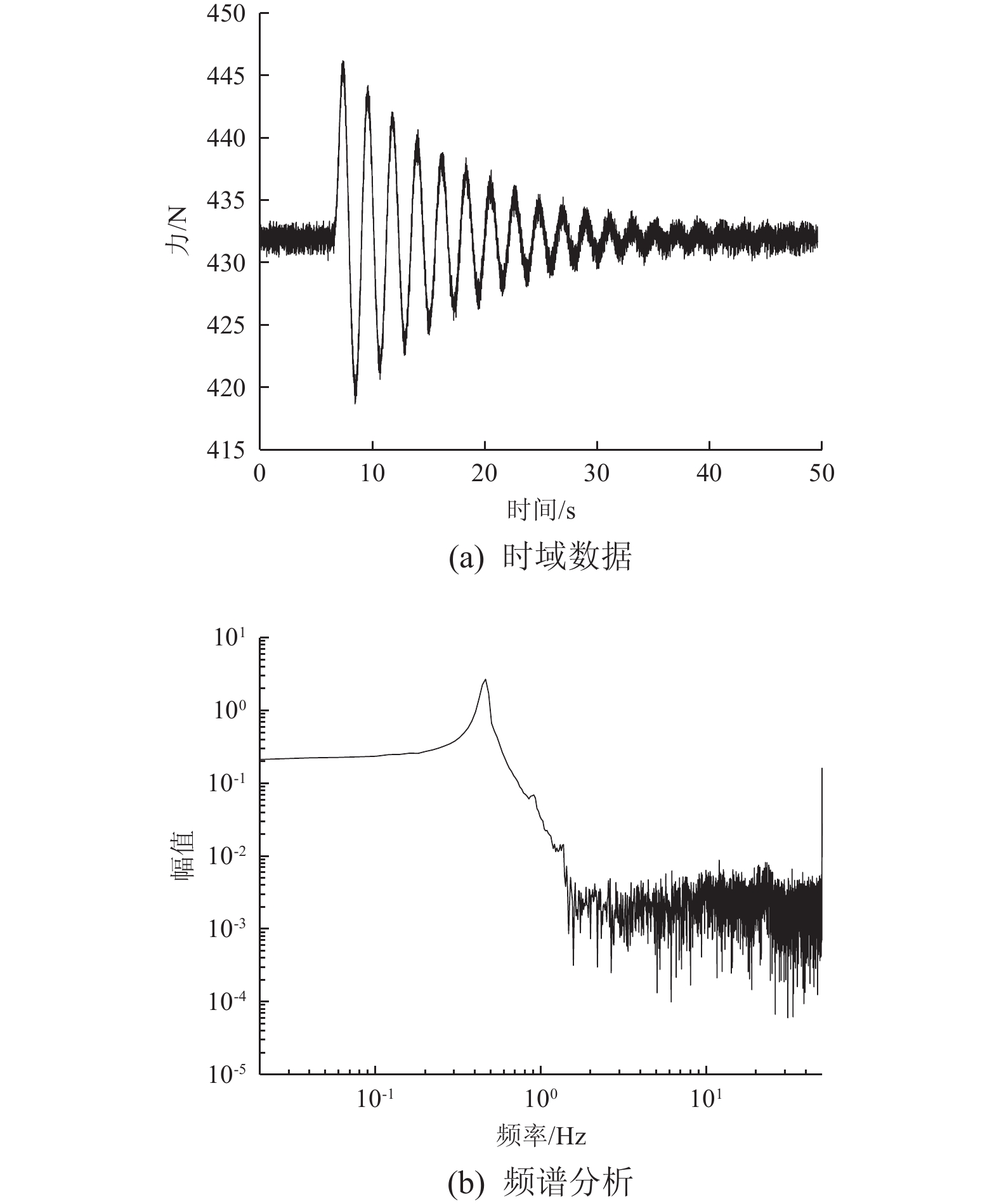

弹力绳重力卸载的动态频率则是通过测量负载质量在自由振荡情况下的力传感器数据，然后进行频谱分析的方法获得。将载荷下拉10 mm释放，弹力绳将处于衰减振荡状态，此时力传感器的时域输出数据如图2(a)所示；对测得数据进行频谱分析，如图2(b)所示，可得到该负载下的纵向频率特性。每种尺寸弹力绳选用多根开展测试，每根弹力绳的测试不少于3次，将结果取平均值记录。
1.3 蠕变特性测试
根据弹力绳刚度与频率测试的结果，可以获得弹力绳纵向频率为最小值时的载荷质量，将其视为重力卸载时弹力绳的承重；将此载荷加载到弹力绳上，然后记录弹力绳在不同时刻的长度，从而获取弹力绳的蠕变性能；同时选择某些时刻进行纵向频率测试，可以获取弹力绳蠕变对纵向频率的影响。
2. 弹力绳特性测试结果
2.1 刚度与频率
弹力绳材料为天然橡胶，为对比研究不同直径和初始长度弹力绳的重力卸载特性，且考虑试验现场的吊装高度，本文选择ϕ10 mm×4 m、ϕ10 mm×2 m、ϕ10 mm×4 m对折、ϕ15 mm×2 m、ϕ18 mm×2 m、ϕ15 mm×2.5 m和ϕ15 mm×3 m共7种尺寸的弹力绳分7组进行试验。
图3为ϕ10 m×4 m的弹力绳（编号为1-1#）的长度、刚度和频率测试结果。可见：该种弹力绳在载荷质量为10 kg和12.5 kg时，纵向频率可以达到0.3 Hz；在载荷质量为17.5 kg时的弹力绳总长度为8906 mm, 说明弹力绳的刚度较弱。由于试验中单根弹力绳的卸载质量小，卸载相同质量载荷时需要多根弹力绳，有一定的局限性，所以只做了一组试验。
![]()
图 3 ϕ10 m×4 m弹力绳长度、刚度和频率测试结果Figure 3. Testing results of length, stiffness and frequency of a ϕ10 m×4 m flexible rope图4所示为3组ϕ10 mm×2 m的弹力绳（编号分别为2-1#、2-2#和2-3#）的长度、刚度和频率测试结果。通过对比可以看出：3组弹力绳特性随载荷质量的变化规律基本一致；该种弹力绳在负载为10 kg时，刚度和纵向频率相对较小，最小纵向频率区间为0.40～0.43 Hz，总长度约3250 mm。
![]()
图 4 ϕ10 mm×2 m弹力绳长度、刚度和频率测试结果Figure 4. Testing results of length, stiffness and frequency of ϕ10 mm×2 m flexible ropes图5所示为5组ϕ10 mm×4 m对折的弹力绳（编号分别为3-1#、3-2#、3-3#、3-4#和3-5#）的长度、刚度和频率的测试结果。该种弹力绳为ϕ10 mm×2 m类型的并联形式。由图可见：在负载20～22.5 kg时，弹力绳的刚度和纵向频率相对较小，最小纵向频率区间为0.42～0.43 Hz；在负载22.5 kg时弹力绳的总长度约3 400 mm。
![]()
图 5 ϕ10 mm×4 m对折弹力绳长度、刚度和频率测试结果Figure 5. Testing results of length, stiffness and frequency of ϕ10 mm×4 m flexible ropes folded in half图6所示为4组ϕ15 mm×2 m的弹力绳（编号为4-1#、4-2#、4-3#和4-4#）的长度、刚度和频率测试结果。可见：该类型弹力绳在负载37.5～40 kg时，刚度和纵向频率相对较小，最小纵向频率区间为0.43～0.45 Hz；弹力绳在负载40 kg时的总长度约为3000 mm。
![]()
图 6 ϕ15 mm×2 m弹力绳长度、刚度和频率测试结果Figure 6. Testing results of length, stiffness and frequency of ϕ15 mm×2 m flexible ropes图7所示为1组ϕ18 mm×2 m的弹力绳（编号为5-1#）的长度、刚度和频率测试结果。该类型弹力绳在60～70 kg负载的情况下，最小纵向频率区间范围在0.51～0.52 Hz，纵向频率偏大，因此只做一组测试，以与其他型号弹力绳测试结果对比。弹力绳在70 kg负载情况下的总长度约2806 mm。
![]()
图 7 ϕ18 mm×2 m弹力绳长度、刚度和频率测试结果Figure 7. Testing results of length, stiffness and frequency of a ϕ18 mm×2 m flexible rope图8所示为2组ϕ15 mm×2.5 m的弹力绳（编号为6-1#、6-2#）的长度、刚度、频率测试结果。该类型弹力绳在负载为37.5～42.5 kg时的刚度和纵向频率相对较小，最小纵向频率为0.43 Hz。弹力绳在40 kg负载情况下的总长度约3800 mm。
![]()
图 8 ϕ15 mm×2.5 m弹力绳长度、刚度和频率测试结果Figure 8. Testing results of length, stiffness and frequency of ϕ15 mm×2.5 m flexible ropes图9所示为1组ϕ15 mm×3 m的弹力绳（编号为7-1#）的长度、刚度和频率测试结果。该种弹力绳在负载37.5～40 kg时的刚度和纵向频率相对较小，最小纵向频率为0.4 Hz；弹力绳在负载40 kg时的总长度约为4500 mm。
![]()
图 9 ϕ15 mm×3 m弹力绳长度、刚度和频率测试结果Figure 9. Testing results of length, stiffness and frequency of a ϕ15 mm×3 m flexible rope7种类型弹力绳在纵向频率最小时的负载质量、刚度和拉伸长度如表1所示。可以看出：在相同初始长度下，弹力绳的直径越大，其最大可卸载质量和最低纵向频率会增大；直径相同的弹力绳，其初始长度越长，则最低纵向频率越低，而其负载质量基本保持不变；对比ϕ10 mm×2 m和ϕ10 mm×4 m对折2组数据，弹力绳对折后其最大可卸载质量增加了2倍左右，承受的载荷相当于2个相同长度的弹力绳并联，但纵向频率基本一致。
表 1 7种弹力绳的频率和刚度测试结果Table 1. Frequency and stiffness testing results of seven kinds of flexible ropes弹力绳型号 最低纵向
频率/Hz载荷/kg 刚度/
(N·mm-1)拉伸
长度/mmϕ10 mm×4 m 0.30 10～12.5 0.026 8906 ϕ10 mm×2 m 0.40～0.43 10 0.047 3250 ϕ10 mm×4 m对折 0.42～0.43 22.5 0.097 3400 ϕ15 mm×2 m 0.43～0.45 40 0.209 3000 ϕ18 mm×2 m 0.51～0.52 60～70 0.456 2806 ϕ15 mm×2.5 m 0.43 37.5～42.5 0.169 3800 ϕ15 mm×3 m 0.40 37.5～40 0.133 4500 测试过程中发现，弹力绳的动态频率与静态频率有差别。表2给出了ϕ15 mm×2.5 m弹力绳在不同负载下的动态频率和静态频率数据，可以看出，相同质量负载下的动态频率要大于静态频率。这是因为动态频率是根据图2所示的力传感器数据分析得到，而静态频率是由静刚度与相对应的质量计算获得。产生这种差别的原因是橡胶分子间存在内摩擦力，使得弹力绳的应变相对于橡胶材料的内应力有一定的滞后[16-17]。动态频率大于静态频率是橡胶材料本身的特性，与弹力绳的尺寸无关，通常动态、静态频率之比在1.2～1.6之间[18]。本文测试的弹力绳的频率在该范围内。
表 2 ϕ15 mm×2.5 m弹力绳测试结果Table 2. Testing results of a ϕ15 mm×2.5 m flexible rope负载/
kg刚度/
(N·mm-1)静态
频率/Hz动态
频率/Hz20 1.63 1.44 1.6 25 0.41 0.64 0.85 30 0.19 0.40 0.52 35 0.157 0.34 0.45 40 0.177 0.33 0.43 45 0.2 0.34 0.46 2.2 蠕变特性
ϕ15 mm×2.5 m弹力绳的承载能力与刚度特性满足选型要求，结合厂房吊高便于测量的因素分析，选取该型号弹力绳（编号为6-3#）做蠕变测试。负载40 kg时的测试结果如图10所示。可以看出：在开始阶段弹力绳的蠕变变化较快，100 min后蠕变量相对较小，蠕变稳定；在100 min左右的蠕变率为0.1～0.15 mm/min，可在蠕变稳定后开展后续的试验工作。
![]()
图 10 ϕ15 mm×2.5 m弹力绳蠕变特性曲线Figure 10. Creep characteristic curve of a ϕ15 mm×2.5 m flexible rope在弹力绳蠕变的过程中开展了纵向频率测试，结果见表3。可以看出，随蠕变时间的增长，弹力绳纵向频率会有少许升高，变化较小，在合理范围内。
表 3 弹力绳动态频率随蠕变时间变化数据Table 3. Dynamic frequency varies with creep time for the flexible rope时间/min 25 45 75 115 255 475 动态频率/Hz 0.447 0.450 0.452 0.457 0.457 0.452 2.3 并联测试结果
选用3根ϕ15 mm×2.5 m弹力绳进行并联测试，总负载为120 kg，单根平均负载为40 kg，获得的频率为0.43 Hz。表4为单根弹力绳负载40 kg的测试数据。对比表2中数据可以看出，在并联时单根平均负载与单根测试负载一致的情况下，并联弹力绳的动态频率与单根弹力绳的动态频率一致。因此单根弹力绳的特性可以决定多根并联时的动态特性。
表 4 3根ϕ15 mm×2.5 m弹力绳并联测试的频率和刚度数据Table 4. Frequency and stiffness values of three ϕ15 mm×2.5 m flexible ropes in parallel编号 负载/
kg长度/
mm刚度/
(N·mm-1)频率/
Hz6-1# 40 3742 0.177 0.43 6-2# 40 3808 0.161 0.43 2.4 温度对弹力绳特性的影响
测试中发现，相同尺寸的弹力绳在不同时间段获得的纵向频率不一致。考虑到弹力绳是橡胶制品，且所做测试跨越了夏季和秋季，夏季高温约为35 ℃，秋季低温约为15 ℃，故认为温度对弹力绳特性有影响。为此先采用温控箱对ϕ15 mm×2.5 m弹力绳进行温度控制，每种温度保持24 h，再将弹力绳取出进行频率测试。由于频率测试是在外部，弹力绳温度不能持久保持，无法进行不同质量负载的测试，所以只进行负载40 kg时的动态频率测试，如表5所示。可以看出，温度对弹力绳特性有较大的影响，弹力绳的动态频率随温度的升高而降低。
表 5 ϕ15 mm×2.5 m弹力绳动态频率随温度变化规律Table 5. Dynamic frequency of a ϕ15 mm×2.5 m flexible rope against temperature温度/℃ 15 20 25 30 频率/Hz 0.47 0.45 0.44 0.43 3. 弹力绳的选型讨论
为了在地面模拟载荷处于微重力环境下的自由边界状态，单自由度悬吊系统的动态频率通常为载荷结构最低模态频率的1/4。某型号与工装总重达4 t，结构最低频率为1.8 Hz，则满足要求的弹力绳−负载系统的纵向频率应低于0.45 Hz；且受限于厂房的吊装高度，弹力绳伸长后的总长不能超过3.2 m。以此为技术要求讨论弹力绳选型。
由表1中数据可看出，除ϕ18 mm×2 m弹力绳外，其他6种弹力绳均可满足频率要求。但是，ϕ10 mm×4 m弹力绳在单根负载12.5 kg时，需要的弹力绳数量为320根，总伸长长度达到8 906 mm，需要弹力绳数量多且不满足长度要求，ϕ10 mm×2 m和ϕ10 mm×4 m对折两种型号弹力绳同样如此；ϕ15 mm×2.5 m和ϕ15 mm×3 m弹力绳单根负载质量为40 kg时所需数量少，但长度不满足要求；只有ϕ15 mm×2 m弹力绳在负载40 kg时既满足频率要求，又满足长度要求。
4. 结束语
本文对空间飞行器微重力模拟试验中所需要的弹力绳进行测试，获得了弹力绳的静刚度、长度、动态频率与卸载重量的变化关系，重力卸载过程中弹力绳的蠕变量、蠕变率随时间的变化关系，以及蠕变后弹力绳动态频率的变化等重力卸载特性，可为后续地面微重力模拟试验的载荷重力卸载提供可靠依据。
-
![]()

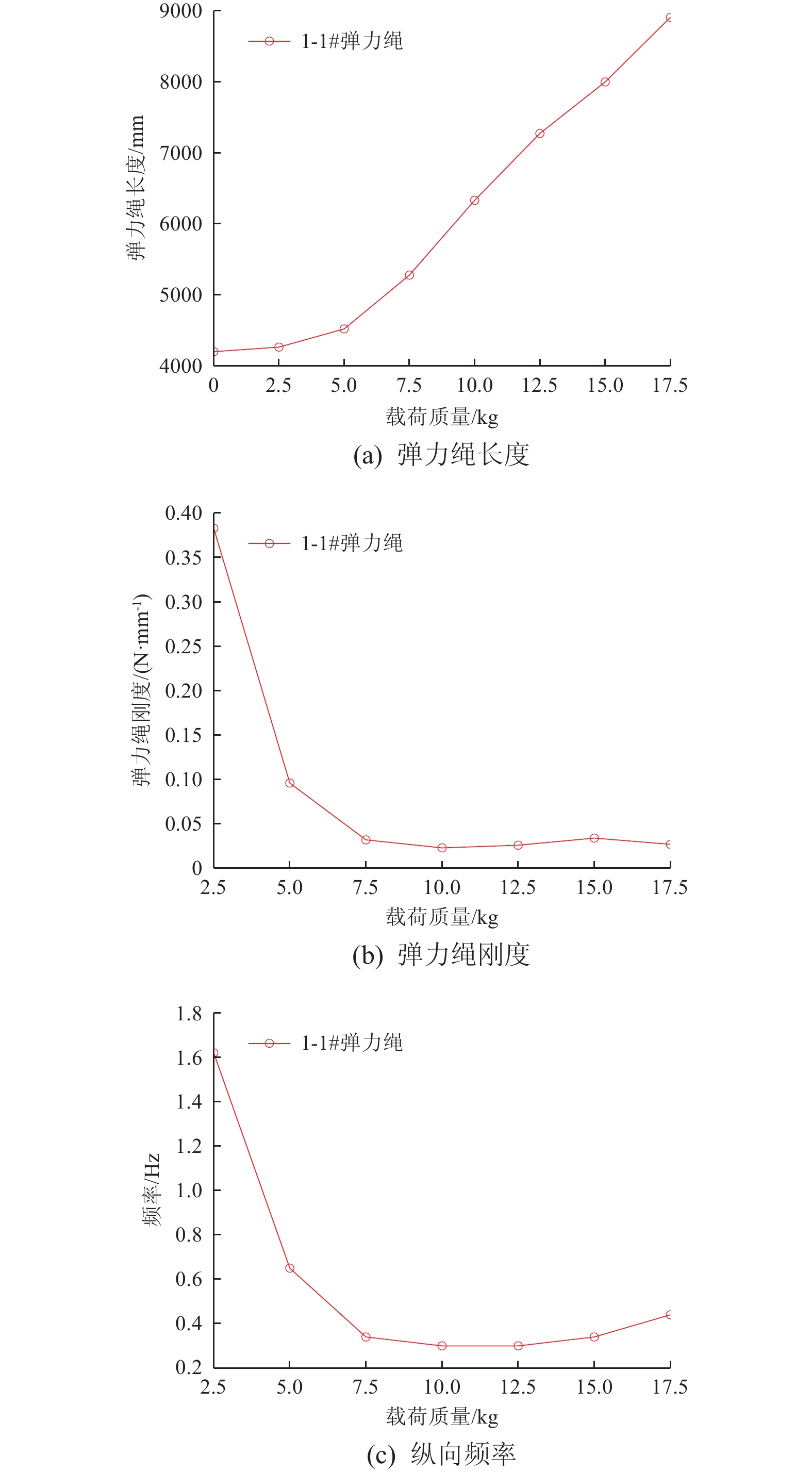

图 3 ϕ10 m×4 m弹力绳长度、刚度和频率测试结果
Figure 3. Testing results of length, stiffness and frequency of a ϕ10 m×4 m flexible rope
![]()

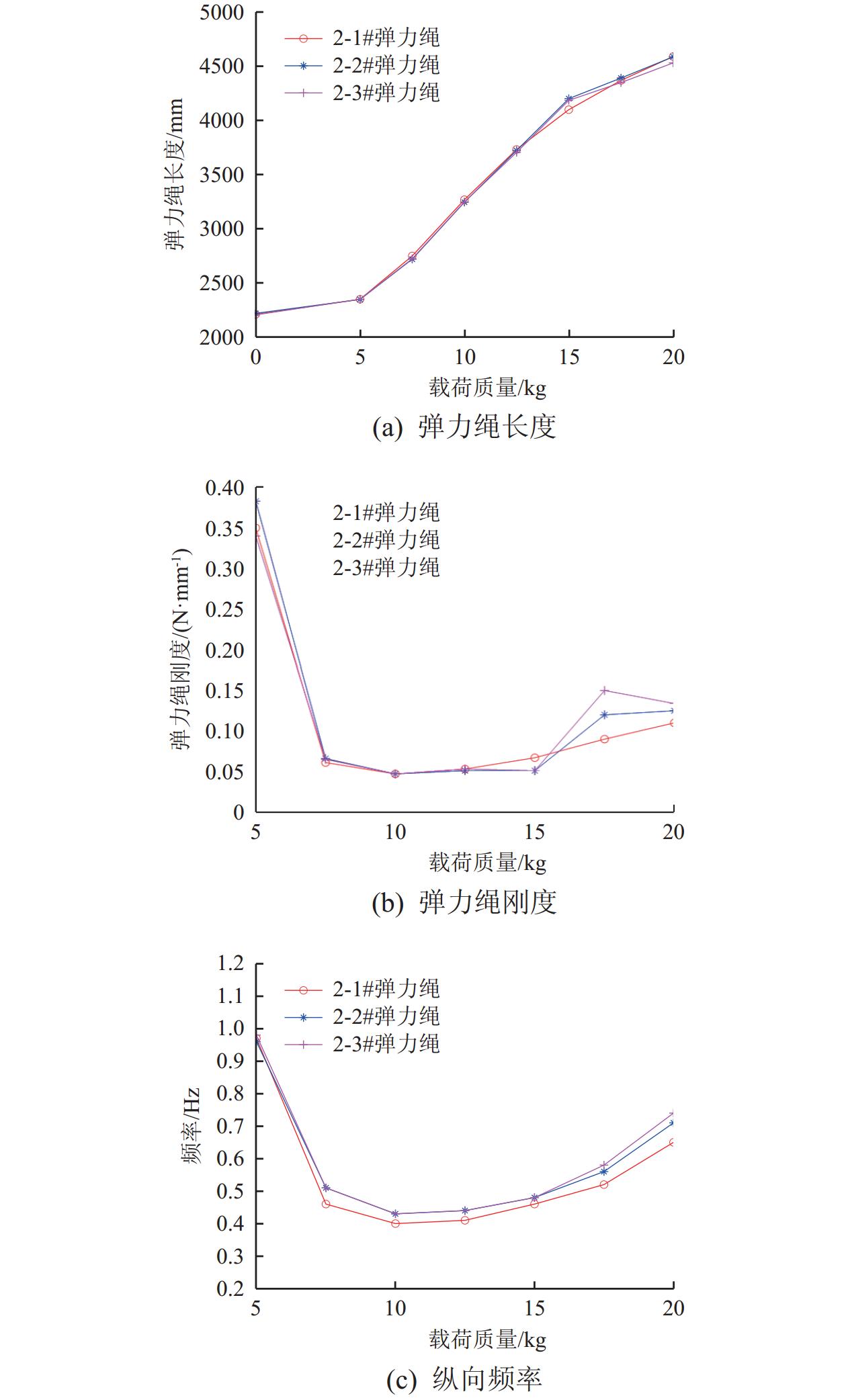

图 4 ϕ10 mm×2 m弹力绳长度、刚度和频率测试结果
Figure 4. Testing results of length, stiffness and frequency of ϕ10 mm×2 m flexible ropes
![]()

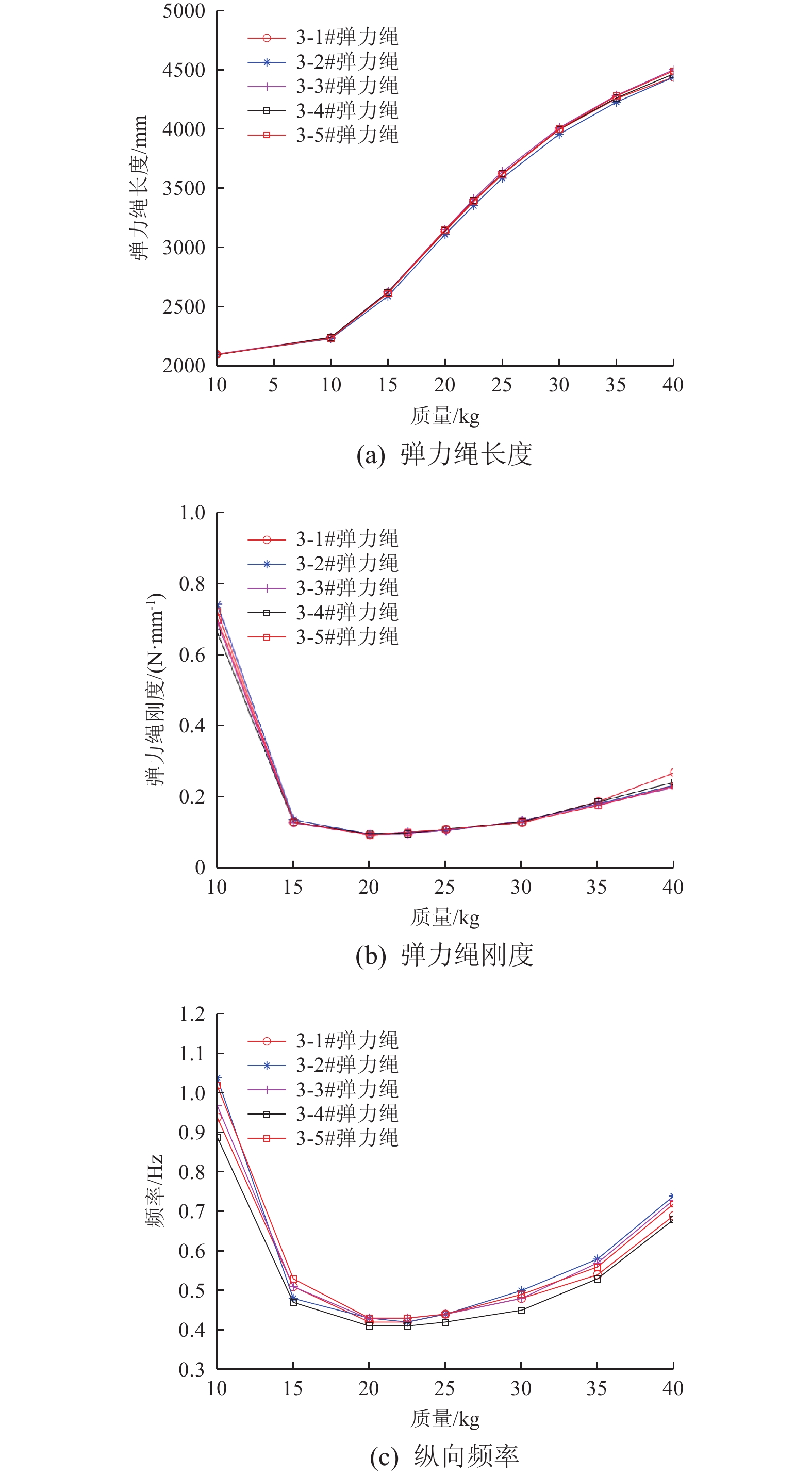

图 5 ϕ10 mm×4 m对折弹力绳长度、刚度和频率测试结果
Figure 5. Testing results of length, stiffness and frequency of ϕ10 mm×4 m flexible ropes folded in half
![]()

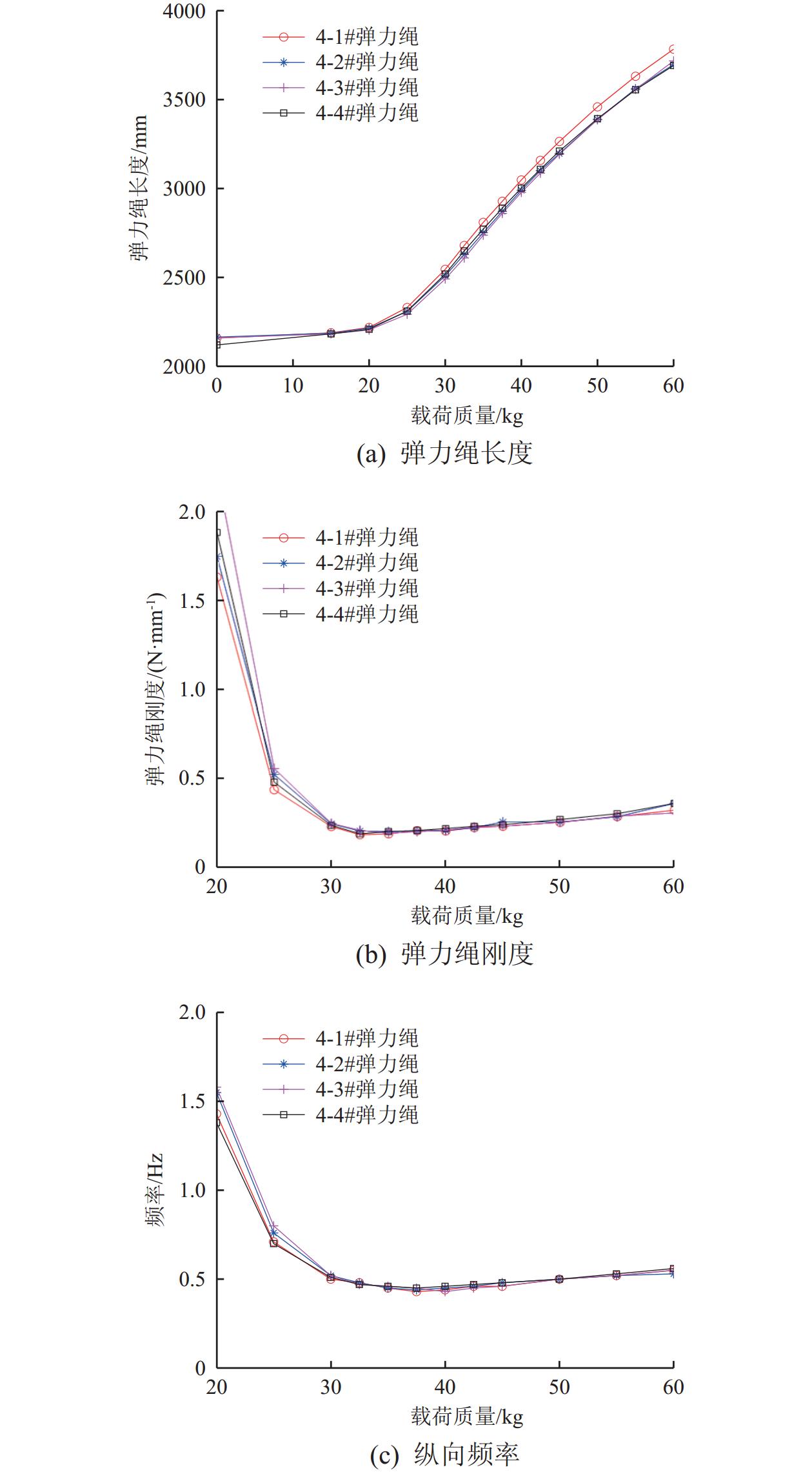

图 6 ϕ15 mm×2 m弹力绳长度、刚度和频率测试结果
Figure 6. Testing results of length, stiffness and frequency of ϕ15 mm×2 m flexible ropes
![]()

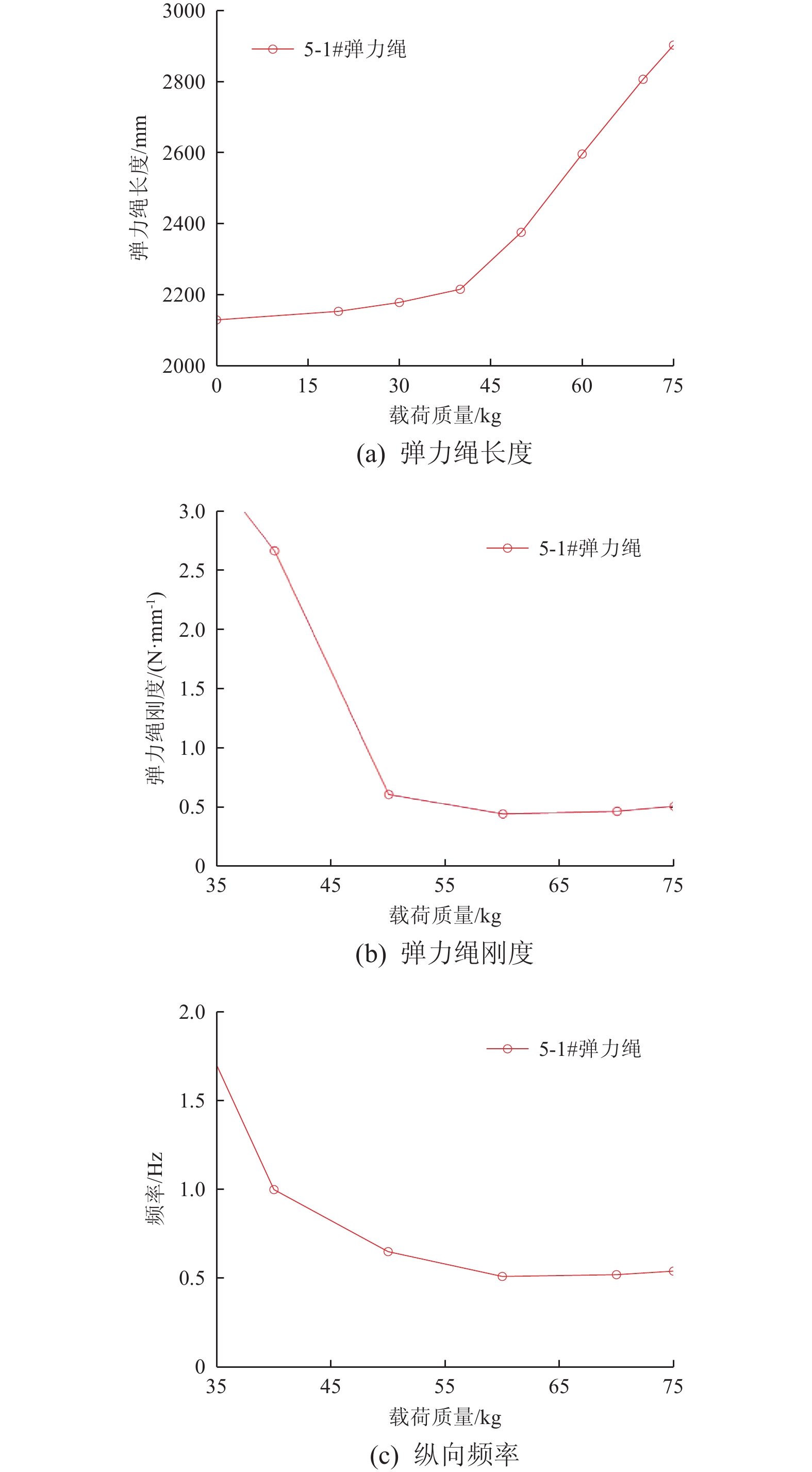

图 7 ϕ18 mm×2 m弹力绳长度、刚度和频率测试结果
Figure 7. Testing results of length, stiffness and frequency of a ϕ18 mm×2 m flexible rope
![]()

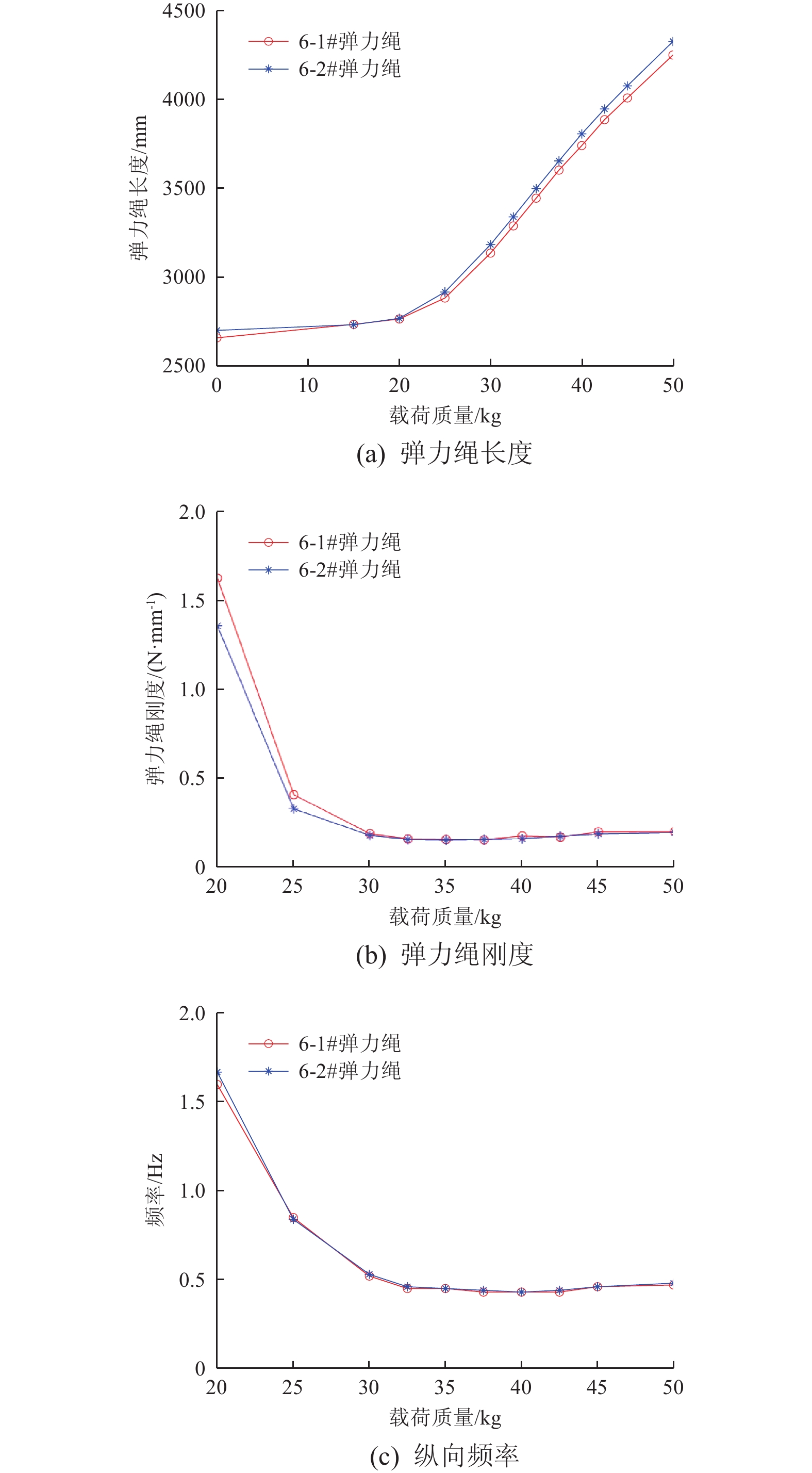

图 8 ϕ15 mm×2.5 m弹力绳长度、刚度和频率测试结果
Figure 8. Testing results of length, stiffness and frequency of ϕ15 mm×2.5 m flexible ropes
![]()

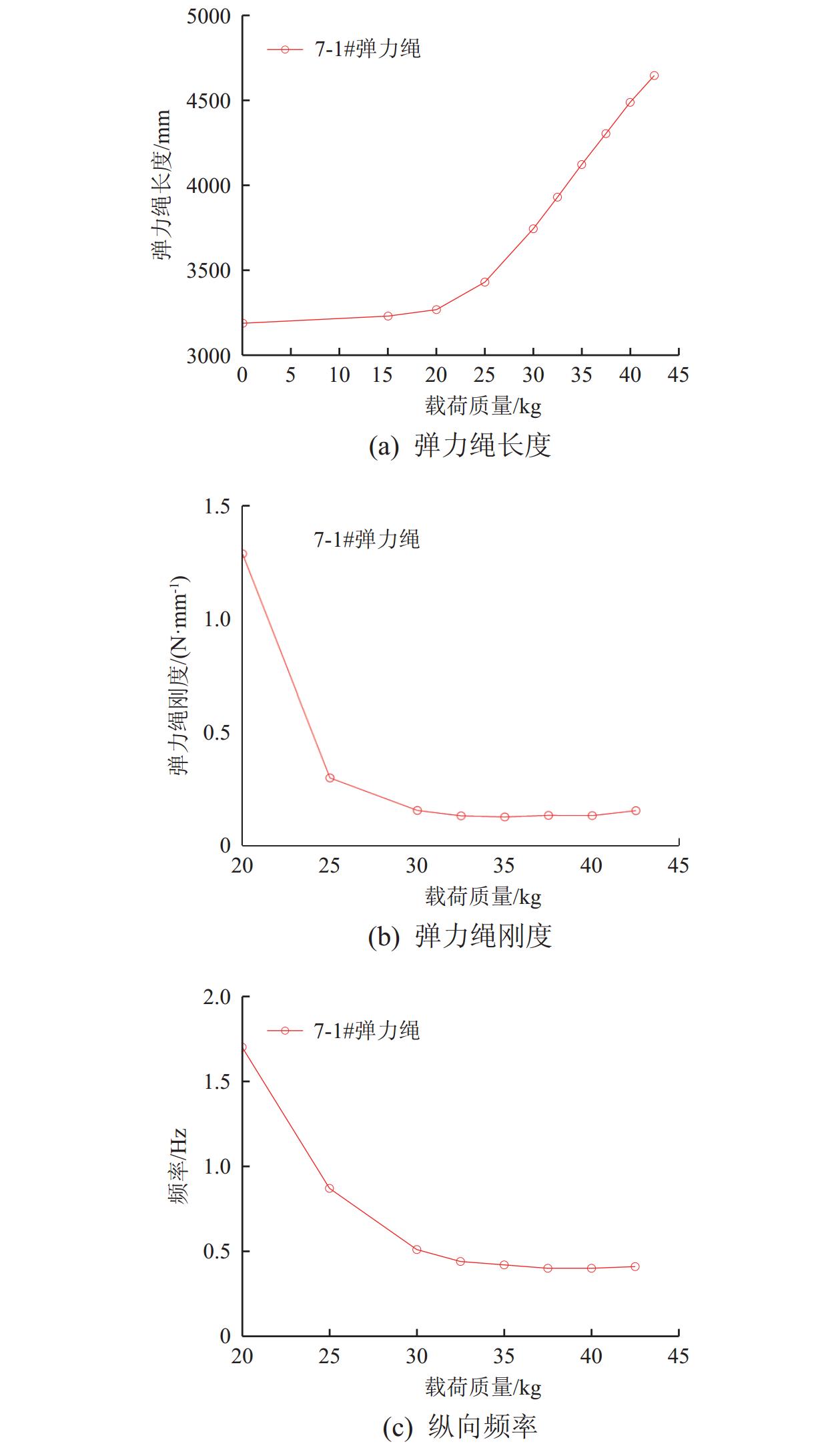

图 9 ϕ15 mm×3 m弹力绳长度、刚度和频率测试结果
Figure 9. Testing results of length, stiffness and frequency of a ϕ15 mm×3 m flexible rope
![]()

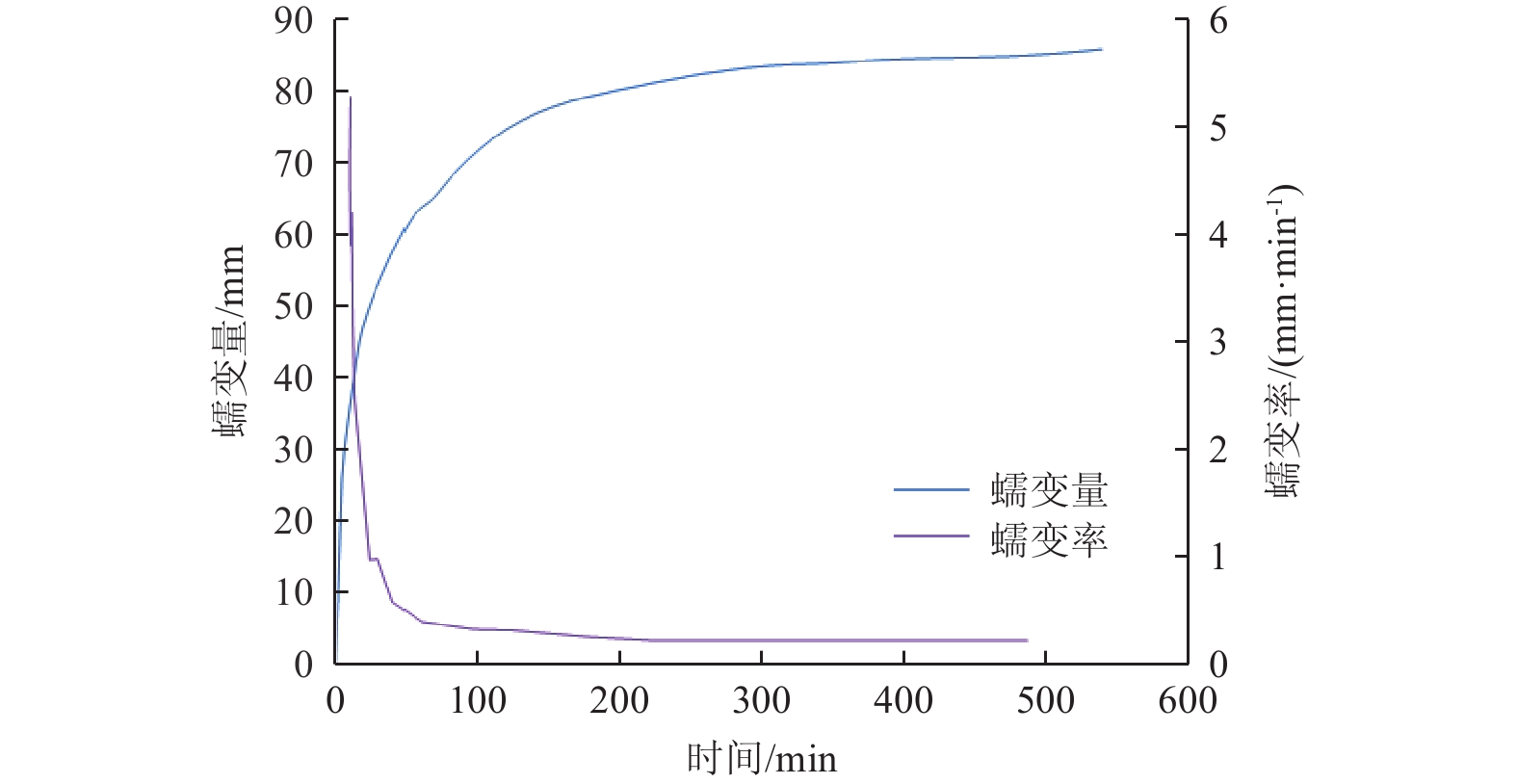

图 10 ϕ15 mm×2.5 m弹力绳蠕变特性曲线
Figure 10. Creep characteristic curve of a ϕ15 mm×2.5 m flexible rope
表 1 7种弹力绳的频率和刚度测试结果
Table 1 Frequency and stiffness testing results of seven kinds of flexible ropes
弹力绳型号 最低纵向
频率/Hz载荷/kg 刚度/
(N·mm-1)拉伸
长度/mmϕ10 mm×4 m 0.30 10～12.5 0.026 8906 ϕ10 mm×2 m 0.40～0.43 10 0.047 3250 ϕ10 mm×4 m对折 0.42～0.43 22.5 0.097 3400 ϕ15 mm×2 m 0.43～0.45 40 0.209 3000 ϕ18 mm×2 m 0.51～0.52 60～70 0.456 2806 ϕ15 mm×2.5 m 0.43 37.5～42.5 0.169 3800 ϕ15 mm×3 m 0.40 37.5～40 0.133 4500
下载: 导出CSV
表 2 ϕ15 mm×2.5 m弹力绳测试结果
Table 2 Testing results of a ϕ15 mm×2.5 m flexible rope
负载/
kg刚度/
(N·mm-1)静态
频率/Hz动态
频率/Hz20 1.63 1.44 1.6 25 0.41 0.64 0.85 30 0.19 0.40 0.52 35 0.157 0.34 0.45 40 0.177 0.33 0.43 45 0.2 0.34 0.46
下载: 导出CSV
表 3 弹力绳动态频率随蠕变时间变化数据
Table 3 Dynamic frequency varies with creep time for the flexible rope
时间/min 25 45 75 115 255 475 动态频率/Hz 0.447 0.450 0.452 0.457 0.457 0.452
下载: 导出CSV
表 4 3根ϕ15 mm×2.5 m弹力绳并联测试的频率和刚度数据
Table 4 Frequency and stiffness values of three ϕ15 mm×2.5 m flexible ropes in parallel
编号 负载/
kg长度/
mm刚度/
(N·mm-1)频率/
Hz6-1# 40 3742 0.177 0.43 6-2# 40 3808 0.161 0.43
下载: 导出CSV
表 5 ϕ15 mm×2.5 m弹力绳动态频率随温度变化规律
Table 5 Dynamic frequency of a ϕ15 mm×2.5 m flexible rope against temperature
温度/℃ 15 20 25 30 频率/Hz 0.47 0.45 0.44 0.43
下载: 导出CSV
-
