Numerical study of the interactions between lattice array structure and mainstream hypersonic film cooling
-
摘要: 着眼于充分利用晶格阵列结构良好的传热强化特性改进高超声速飞行器内部主动冷却结构设计，探讨晶格阵列、Pin-fin阵列与主流高超声速气膜冷却相结合的热防护性能，并采用三维数值计算方法分析了Kagome、BCC晶格阵列结构以及Pin-fin阵列结构与高超声速气膜冷却的交互作用机制。研究表明，晶格阵列的扰流作用使冷却流体的肾形涡系在展向上与壁面的贴合程度更高，从而使气膜孔附近下游壁面的展向气膜冷却效率得到提高，有效改善高超声速气膜冷却覆盖效果。Abstract: In order to enhance the heat transfer capability of a lattice array structure and to improve the design of the cooling structures for the main flow hypersonic film cooling, this paper analyzes the thermal protective performance of the system, when the main flow hypersonic film cooling involves lattice array structures. The interactional mechanism between the main flow hypersonic film cooling and the Kagome, the BCC and the Pin-fin array structures is studied by the 3D numerical calculation. It is shown that the kidney vortices fit better with the wall in the lateral direction due to the disturbed flow caused by the array structures; the efficiency of the lateral cooling on the downstream of the film hole is improved, indicating a strengthened coverage effect of the hypersonic film cooling.
-
Keywords:
- hypersonic vehicles /
- main flow /
- film cooling /
- lattice array structure /
- numerical calculation
-
0. 引言
高超声速飞行器的飞行马赫数通常大于5。剧烈的气动生热对高超声速飞行器结构材料的热防护性能要求极高。与被动和半被动热防护措施相比，主动热防护措施中的气膜冷却技术维护成本低、结构质量小、可重复使用，能有效提升高超声速飞行器的热防护能力，具有良好的应用前景[1-2]。
在气膜冷却通道内，冷却介质与内部结构对流换热，从而显著提升结构的热防护性能。关于通道内流冷却结构的设计，本文所考虑的晶格阵列结构是晶体晶相组织微观原子构型等比放大的一种模型。随着3D打印技术的逐步成熟，微细晶格阵列结构在高温部件中的应用成为可能。已有研究表明，晶格阵列结构通过增大表面积与体积之比以及强化扰流可以显著提高冷却效率[3-5]，在同等换热能力下，晶格阵列结构比泡沫金属结构的流动损失更小[6]。LI Yang等[7]对x型晶格的强化换热作用进行研究发现，x型晶格和其他元件的恰当组合能够有效提升夹层板的整体换热性能。SHEN Beibei等[8]比较了Kagome与Pin-fin阵列结构在楔形通道中的强化换热效果，认为Kagome晶格具有比Pin-fin结构更强的换热能力。BAI Xiaohui等[9]分析了晶格芯层夹板结构的传热性能，涉及多种晶格结构强化换热的比较，研究结果表明晶格阵列结构能够有效强化传热。
基于晶格阵列结构强化换热的特点，结合气膜冷却对飞行器外壁面的热防护作用，同时运用于高超声速飞行器热防护设计预期可取得良好效果。本文研究在主流高超声速条件下，内流晶格阵列结构与外流冷却气膜的交互作用，采用数值方法分析晶格阵列结构与气膜冷却技术的交互作用机制，以期为高超声速飞行器的主动冷却结构设计提供参考。
1. 数值方法
1.1 计算方法
本文利用ANSYS CFX商业软件、采用有限体积法求解定常N-S方程，流动介质为空气。在主流高超声速飞行工况中，由于温度的剧烈升高引起空气动力黏性项和热传导系数的变化，从而影响整个流域数值结果。对此，空气的动力黏性项和热传导系数均采用萨德兰公式进行计算。本文使用的湍流模型为SST k-ω 湍流模型[10]，对近壁面流域采用 k-ω模型求解，对远场流域采用k-ε模型求解。
1.2 边界条件
计算模型边界条件如表1所示，入/出口质量流量差值用于控制气膜冷却吹风比M。在本文参数条件下，气膜冷却的吹风比为0.2。
表 1 计算模型边界条件Table 1. Boundary conditions for the calculation model主流
边界条件入口速度/(m·s-1) 1700 入口温度/K 300 入口压力/atm* 0.1 冷却通道
边界条件入口质量流量/(kg·s-1) 0.2 入口温度/K 273 出口质量流量/(kg·s-1) 0.1 注：1 atm=101325 Pa。 $$ M=\frac{{\rho }_{{\text{冷流}}}{u}_{{\text{冷流}}}}{{\rho }_{{\text{主流}}}{u}_{{\text{主流}}}}\text{，}$$ (1) $$P = \rho RT{\text{。}}$$ (2) 式(1)、(2)中：ρ冷流和u冷流分别为气膜孔出口处的平均密度和平均速度；ρ主流和u主流分别为主流的平均密度和平均速度；R为理想气体常数。主流壁面、气膜孔壁面、冷却通道上/下底面均为绝热壁面边界条件；两侧面为镜像边界条件；其余主流侧面均为开放边界条件。
2. 计算模型与晶格设置
2.1 计算模型

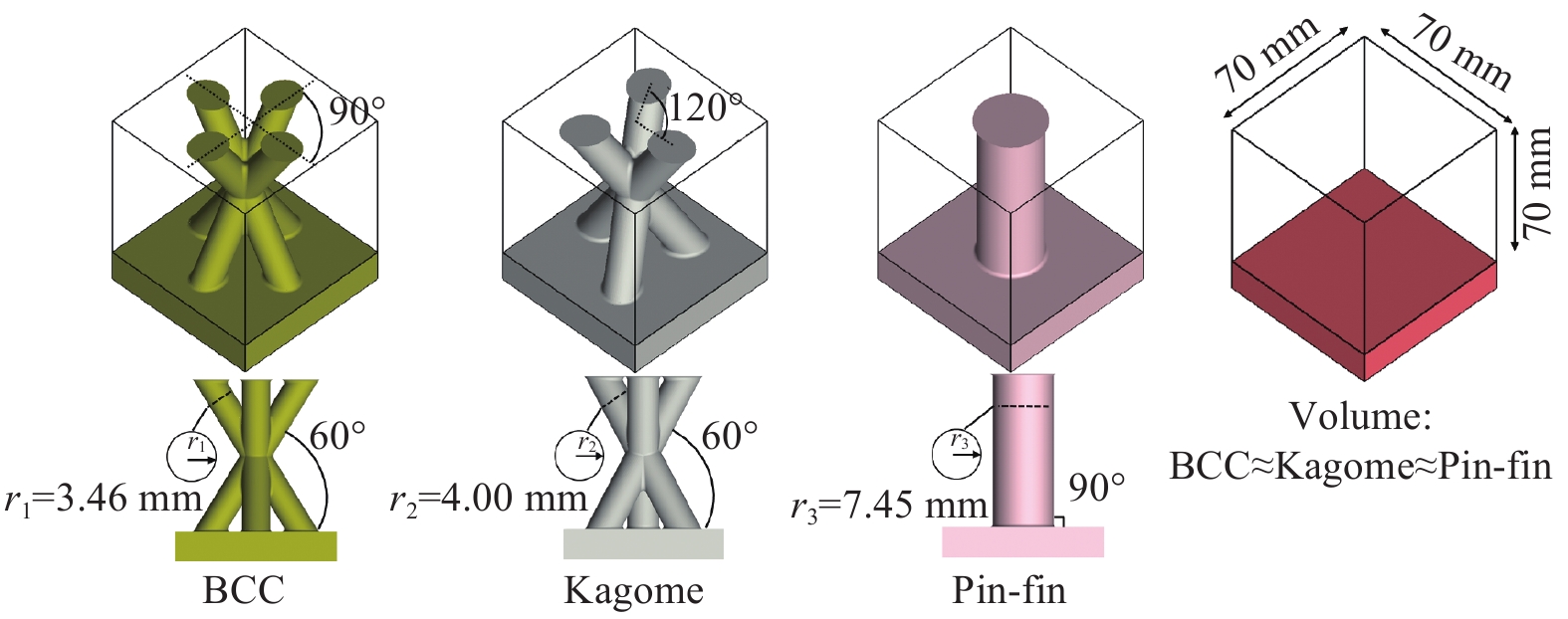

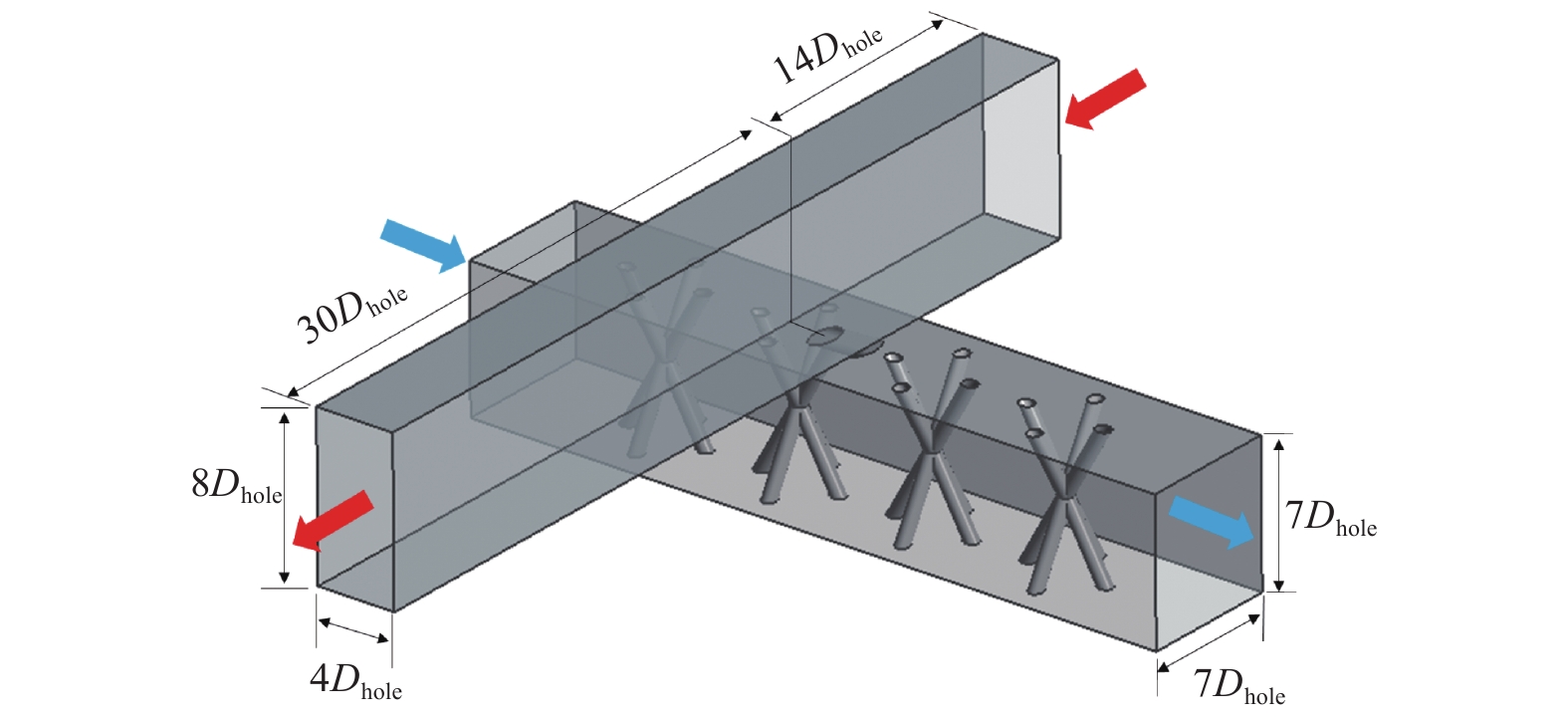

本文研究4种冷却通道模型，分别为无晶格光滑通道模型、Kagome晶格阵列结构模型、BCC（体心立方）晶格阵列结构模型和Pin-fin阵列结构模型。以BCC模型（如图1所示）为例，晶胞是晶格占据的最小体积单位，不同体积的晶格结构带来的阻塞比、换热面积均不同。为了让不同结构模型在流动与换热方面具有可比性，令每种冷却结构在晶胞内所占用的体积相等，晶格几何尺寸如图2所示。
2.2 晶格设置

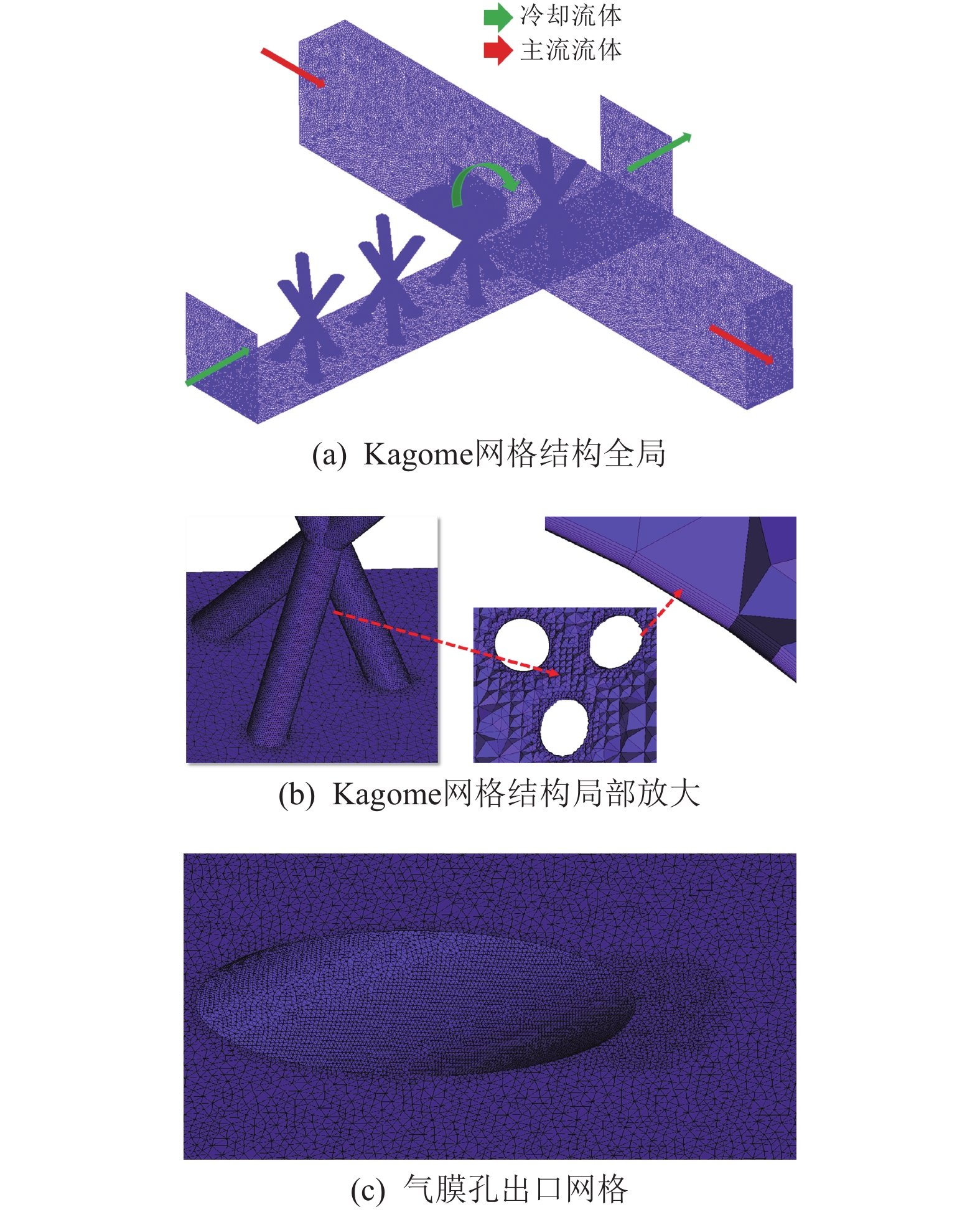

本文采用四面体非结构网格划分计算域。为准确求解气膜孔入/出口的复杂流动，对4种模型曲面变化剧烈的部分进行了局部加密处理，壁面第1层网格量纲1高度y+＜1。以Kagome晶格阵列结构为例，其网格划分如图3所示。

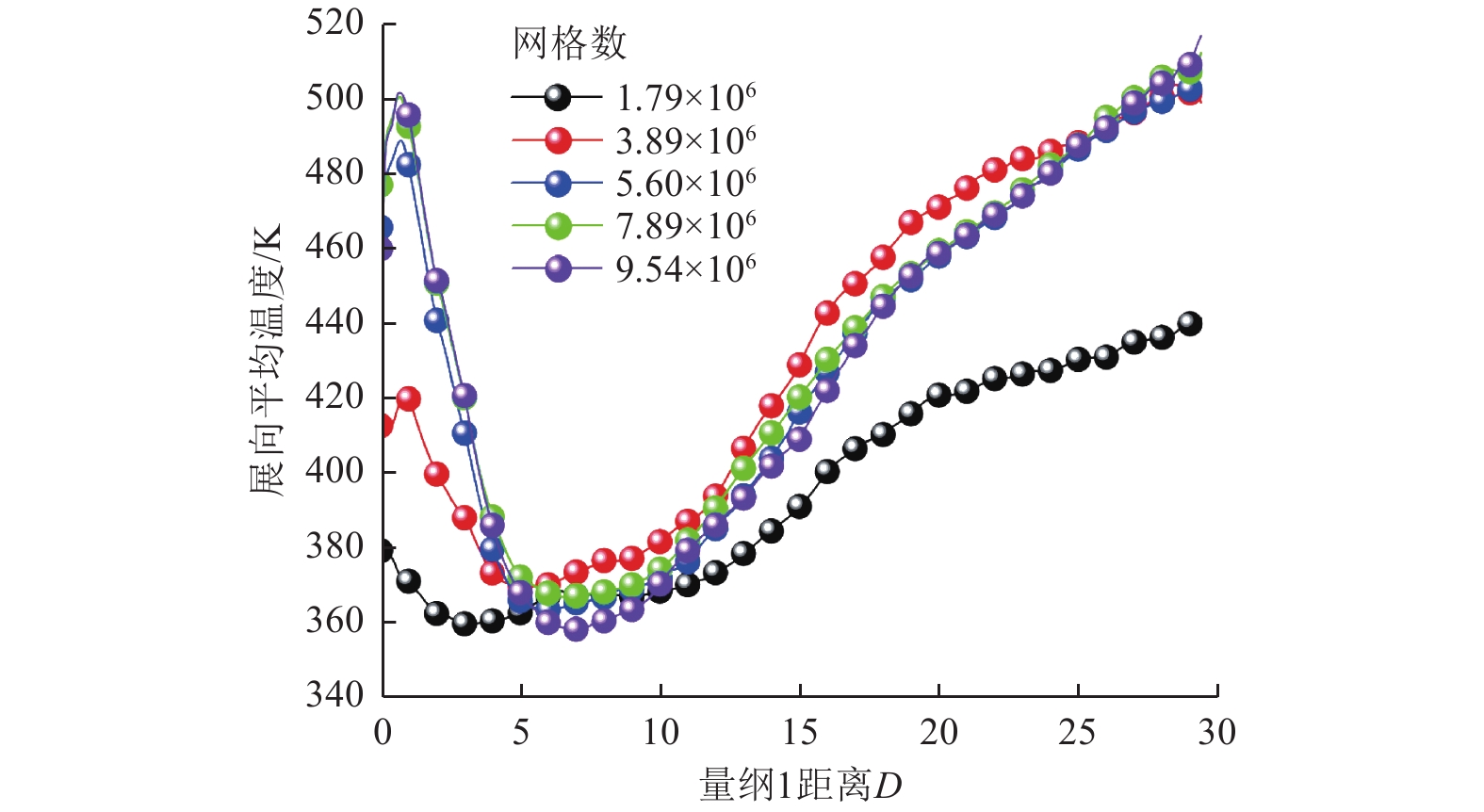

为验证晶格数量对计算结果的影响，开展了网格无关性验证工作，分别采用1.79×106、3.89×106、5.60×106、7.89×106和9.54×106网格进行验证计算，得到的展向平均温度沿流向分布结果如图4所示，横坐标之量纲1距离D为
$$D = \frac{{\Delta x}}{{{D_{{\rm{hole}}}}}}{\text{。}}$$ (3) 式中：Δx为壁面沿流向上的各点与气膜孔尾部的实际距离；Dhole为气膜孔直径，大小为10 mm。计算结果表明，当网格加密至9.00×106左右时，计算结果不再明显变化。故本文对4种模型的计算网格数量均控制在1.00×107左右，其中无晶格、Pin-fin阵列、Kagome晶格阵列和BCC晶格阵列模型的网格数量分别为1.098×107、1.123×107、1.198×107和1.156×107。
3. 计算结果与分析
3.1 主流高超声速气膜冷却的热防护作用

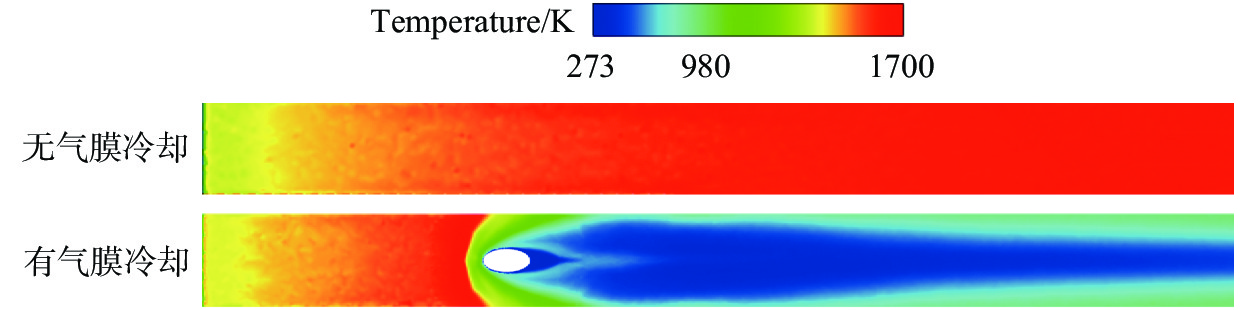

本文对高超声速条件下有气膜冷却和无气膜冷却的影响进行比较，结果如图5所示。在无气膜冷却的高超声速飞行器外壁面，由于剧烈的气动摩擦生热，壁面温度在短距离内从主流气体入口静温300 K迅速提升至1700 K；采用气膜冷却后，气膜孔下游壁面由于冷却流体的覆盖，温度大幅降低。
![]()
图 5 有/无气膜冷却的主流壁面静温对比Figure 5. Comparison of static temperature on mainstream wall surface with and without film cooling由图5还可发现，与无气膜冷却相比，有气膜冷却的气膜孔上游壁面同样存在剧烈温升。沿主流流动方向，冷却流体对外壁面的有效覆盖宽度逐渐收窄，展向两侧的高温主流与冷却流体逐渐掺混，导致下游展向两侧的壁面温度逐渐升高。
为了对气膜冷却覆盖进行量化分析，定义绝热气膜冷却效率为
$$ \eta =\frac{{T}_{\rm{w}}-{T}_{主流}}{{T}_{{\text{冷流}}}-{T}_{{\text{主流}}}}\times 100{\text{%}}{\text{。}}$$ (4) 式中：Tw为近壁面流体总温；T主流和T冷流分别为主流和冷却通道入口的流体总温。不同剖面的气膜冷却效率及速度流线如图6所示。
![]()

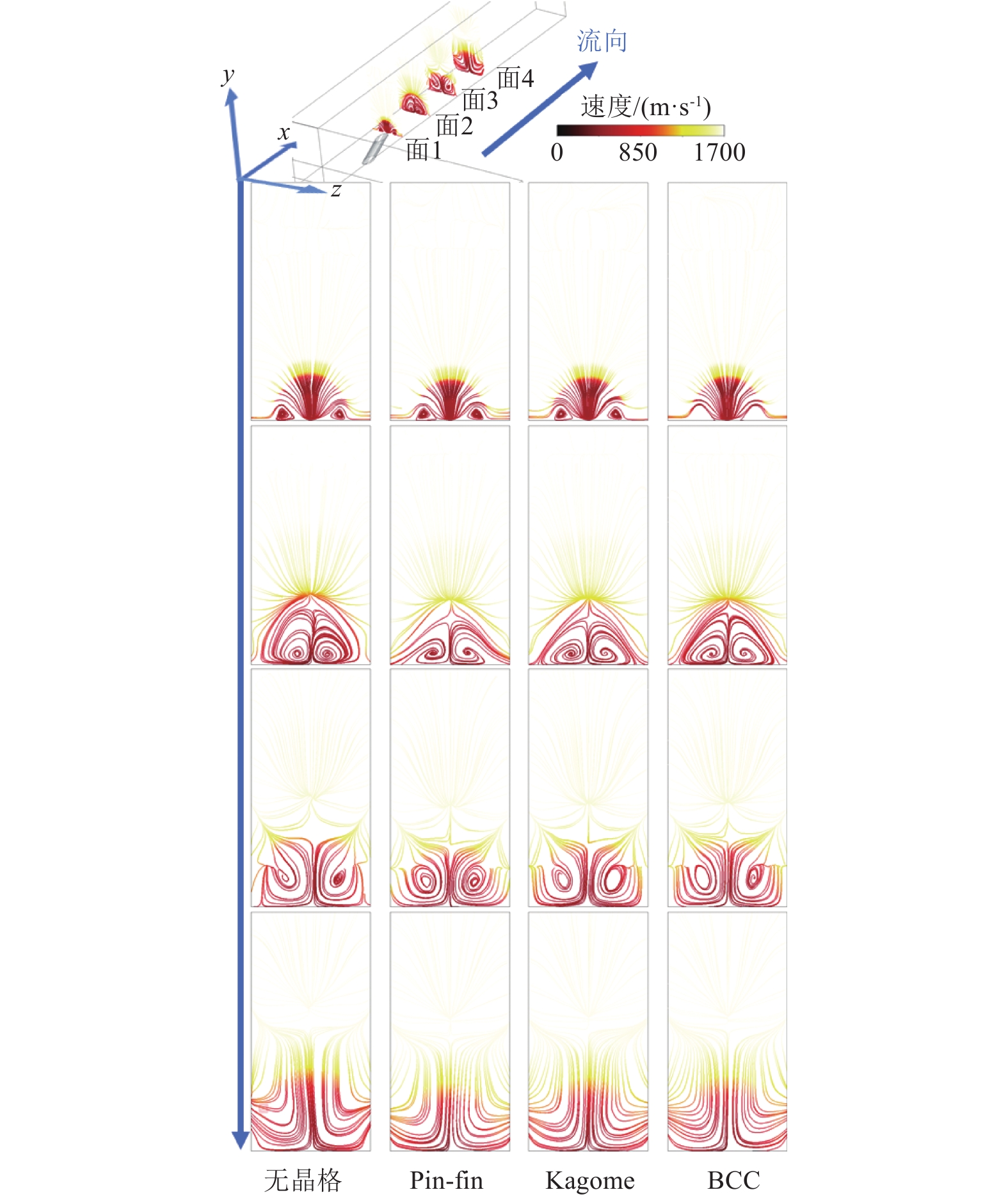

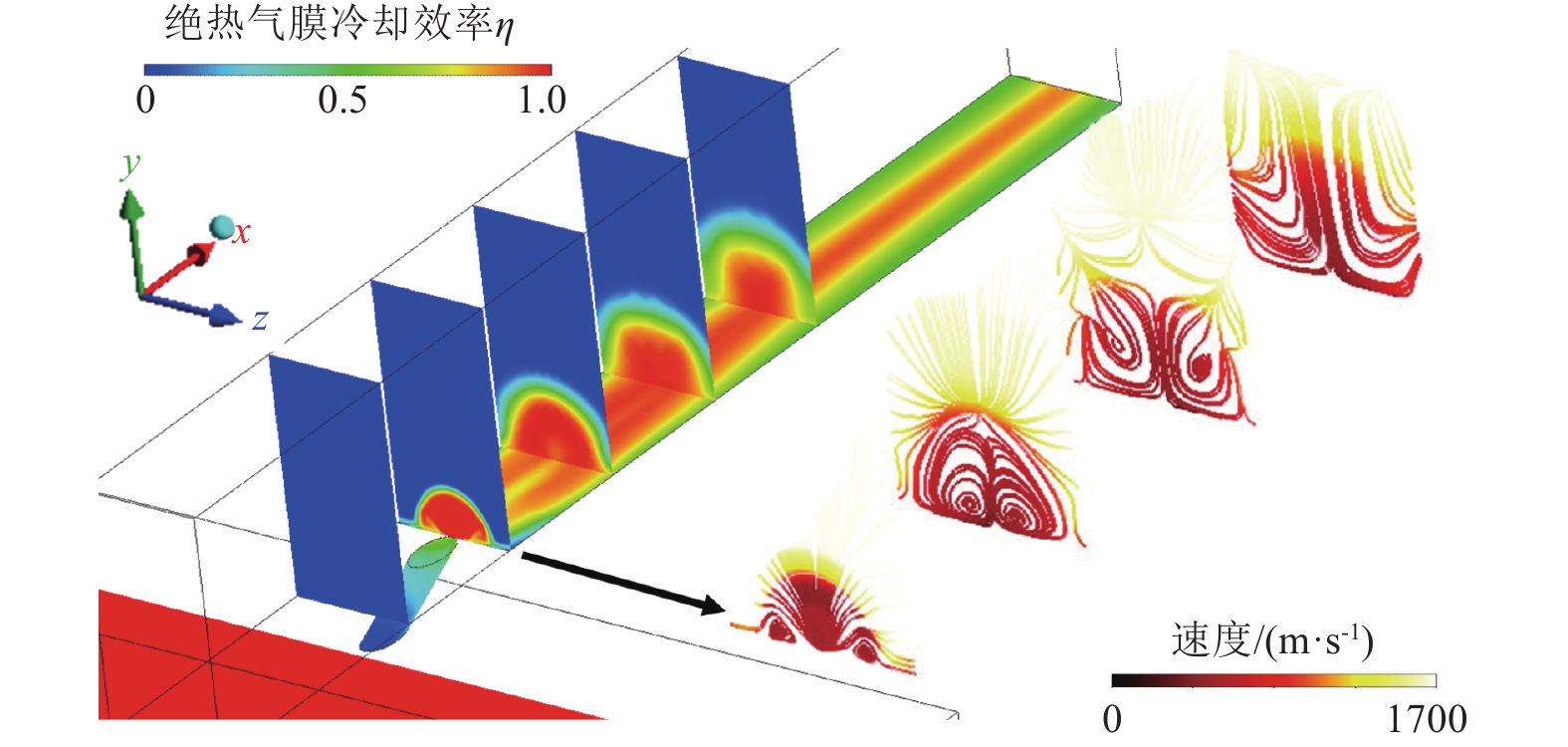

图 6 绝热气膜冷却效率云图及速度流线图Figure 6. Adiabatic film cooling efficiency contours and velocity streamlines图6结果表明，高超声速气膜冷却中存在明显的肾形涡，这种流动涡系在冷却通道内流方向与主流方向交错的条件下具有良好的对称性。由于冷却流体的速度相对主流较低，从而与主流之间产生较强的切应力；在这种切应力的持续作用下，冷却流体的速度急剧提升，肾形涡在主流流向上继续发展，冷却流体在主流横截面上占据的区域不断扩大，并伴随与主流的掺混；在主流下游区域，中心线展向两侧的流体充分混合，导致壁面温度升高、热防护性能降低。
3.2 晶格阵列结构与高超声速气膜冷却交互作用分析
在气膜冷却有利于高超声速热防护的前提下，本文对晶格阵列结构与气膜冷却的交互作用机理进行分析。

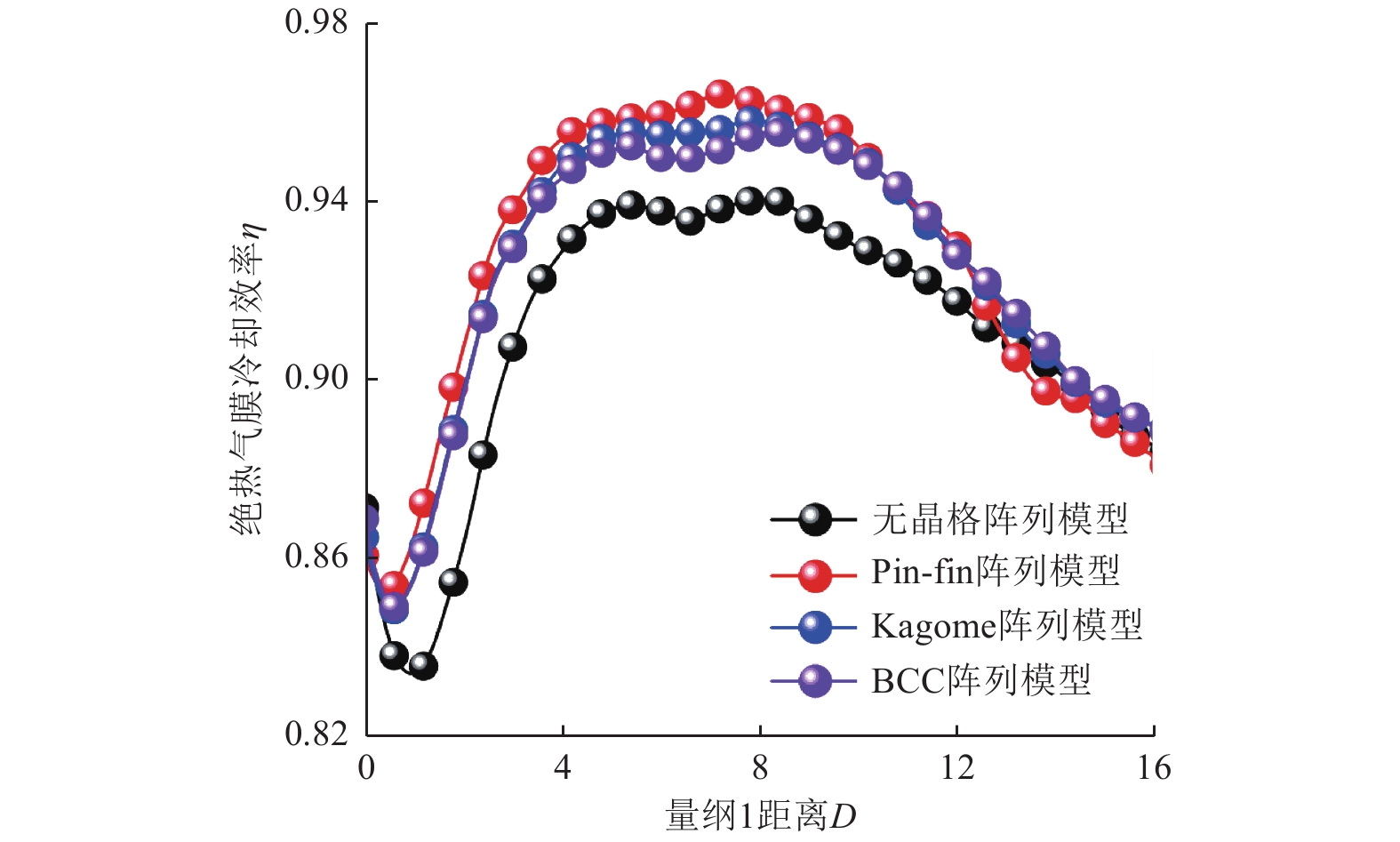

晶格阵列结构对高超声速气膜冷却的影响如图7所示。晶格阵列结构使气膜孔附近下游壁面的展向冷却效果有一定提升，为量化这种提升程度，给出展向平均气膜冷却效率沿流向的分布曲线如图8所示。可以看到，在气膜孔下游12Dhole范围内，晶格阵列模型和Pin-fin阵列模型的展向平均气膜冷却效率明显高于无晶格模型，表明阵列结构能够改善气膜孔附近下游壁面的展向气膜冷却效果，其中Pin-fin阵列模型的冷却效率最高。
![]()

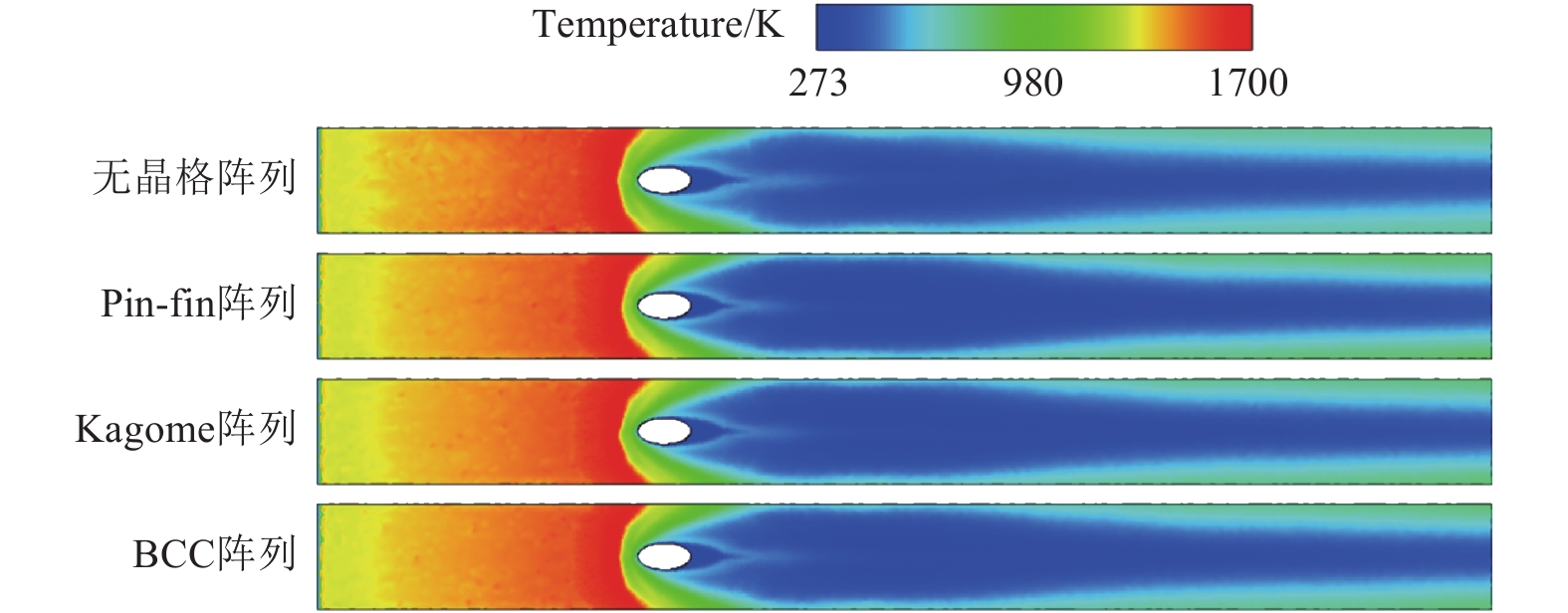

图 7 不同模型外壁面静温云图Figure 7. Static temperature contours on the outer wall of different models![]()
图 8 展向平均气膜冷却效率沿主流流向上的分布Figure 8. Distribution of average lateral adiabatic film cooling efficiency along the main flow direction不同模型气膜孔附近下游壁面的展向平均温度沿流向的分布在趋势上具有相似性，由此分析得出晶格阵列的扰流作用并未破坏气膜冷却原有主体流场结构，但不同模型的流场流动分布强度和范围均有所不同。4种模型外壁面附近流场的速度流线如图9所示，其中低速卷吸流线代表着冷却流体肾形涡的分布状况。可以看到：晶格阵列模型的肾形涡结构在y轴方向的发展不如无晶格模型充分；在面2中，晶格阵列模型的冷却流体向中心线的卷吸程度明显更弱，在展向两侧与壁面的贴合范围更广，这种现象使得晶格阵列模型具有更高的展向平均气膜冷却效率。
图10为主流横截面上的Q值分布和速度流线，Q准则的定义为
$$ \begin{split}Q= & {\text{-}}\frac{1}{2}\left[{\left(\frac{\partial u}{\partial x}\right)}^{2}+{\left(\frac{\partial v}{\partial y}\right)}^{2}+{\left(\frac{\partial w}{\partial {\textit{z}}}\right)}^{2}\right]-\\ & \frac{\partial u}{\partial y}\frac{\partial v}{\partial x}-\frac{\partial u}{\partial {\textit{z}}}\frac{\partial w}{\partial x}-\frac{\partial v}{\partial {\textit{z}}}\frac{\partial w}{\partial y}\text{。}\end{split}$$ (5) 由图10可以看出：在主流流向上，肾形涡系的涡旋强度增加，肾形涡在空间中的占据范围增大；高速主流与低速冷却气流之间的切应力提高了当地沿流向的涡旋强度；在面2中，具有阵列结构模型的肾形涡的高涡旋强度区域更靠近主流壁面；壁面附近的涡旋强度越高，冷却流体在涡旋作用下与壁面的贴合程度越高、贴合范围越广。
对气膜孔内的流场结构进行研究，气膜孔横截面流场信息如图11所示。在同一流场视角下，气膜孔下侧壁面附近存在圆形低速区域，域内存在明显涡系结构，这种孔内流动涡系结构实际上是外壁面肾形涡结构的前身。该流场结构在气膜孔中部位置最为明显，随着流动的发展，孔内涡系逐渐发散。在气膜孔出口处，低速圆形区域显著缩小，且更靠近孔中心位置。分析气膜孔壁所受静压的结果表明，气膜孔入口上侧壁面附近流体的压力下降速度相对更低，这与流体在孔型中的流动状态相关。气膜孔入口上侧壁面附近流体的流动发展速度明显低于气膜孔下侧壁面附近流体，因而冷却流体压力下降速度也相对更低。气膜孔出口位置的下侧壁面流体压力更低、流速明显更高，而与主流高速流体直接相切的气膜孔出口上侧壁面附近的冷却流体流速却相对更低，这与孔内压力下降速度不均匀现象具有一致性。晶格阵列结构模型的气膜孔入/出口流动分布与无晶格模型的存在明显差异——由于晶格对气膜孔入口的扰流作用，气膜孔入/出口压力相对更低。
![]()

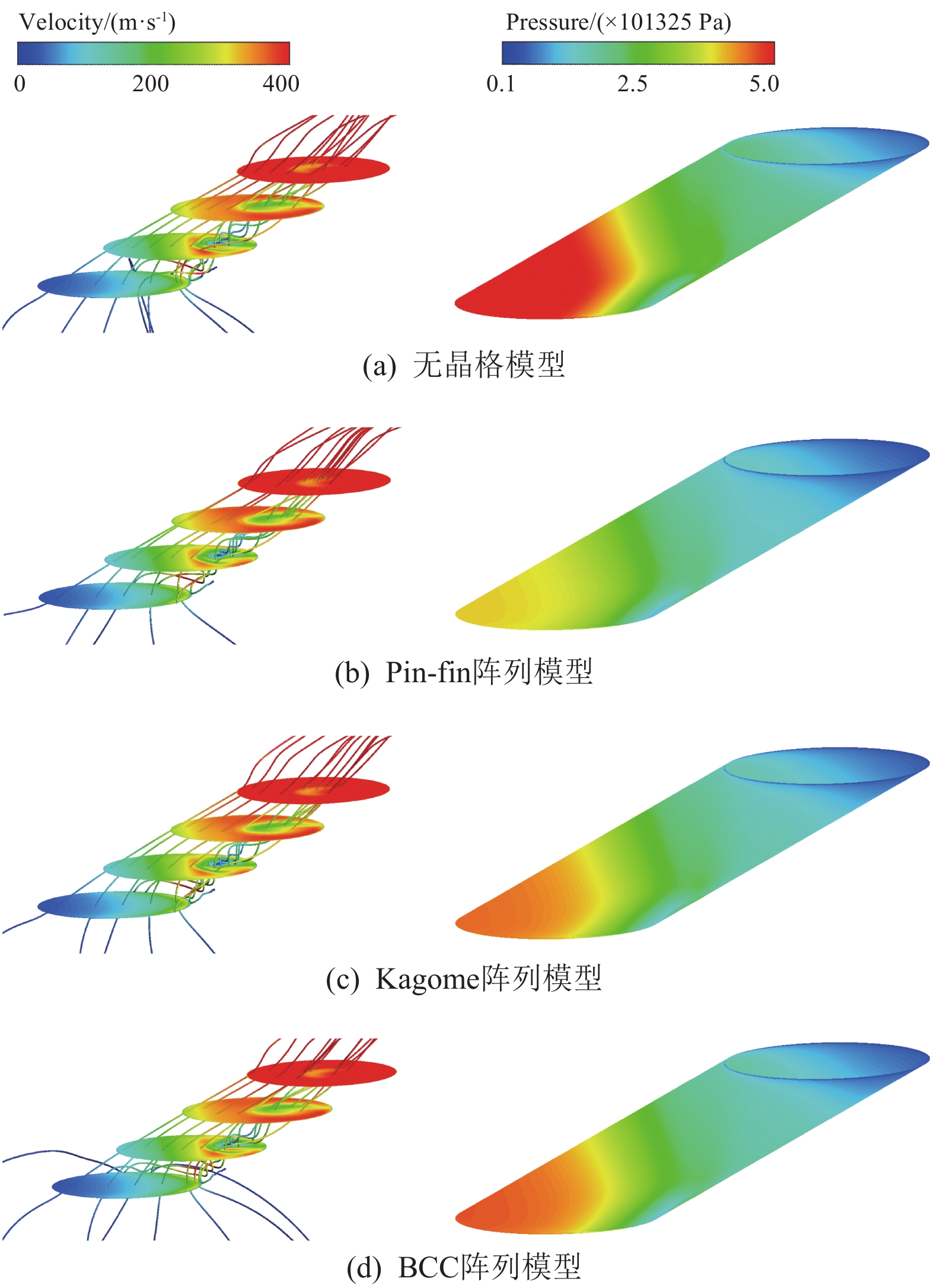

图 11 气膜孔横截面速度云图、气膜孔壁压力云图和孔内三维速度流线分布Figure 11. Velocity contours, pressure contours, and three-dimensional velocity streamlines in film hole根据上述结果分析可知，晶格阵列的扰流作用虽未改变气膜孔出口流场结构的主体框架，但不同晶格阵列下流场结构分布的强度、范围均不同，气膜覆盖程度存在差异。

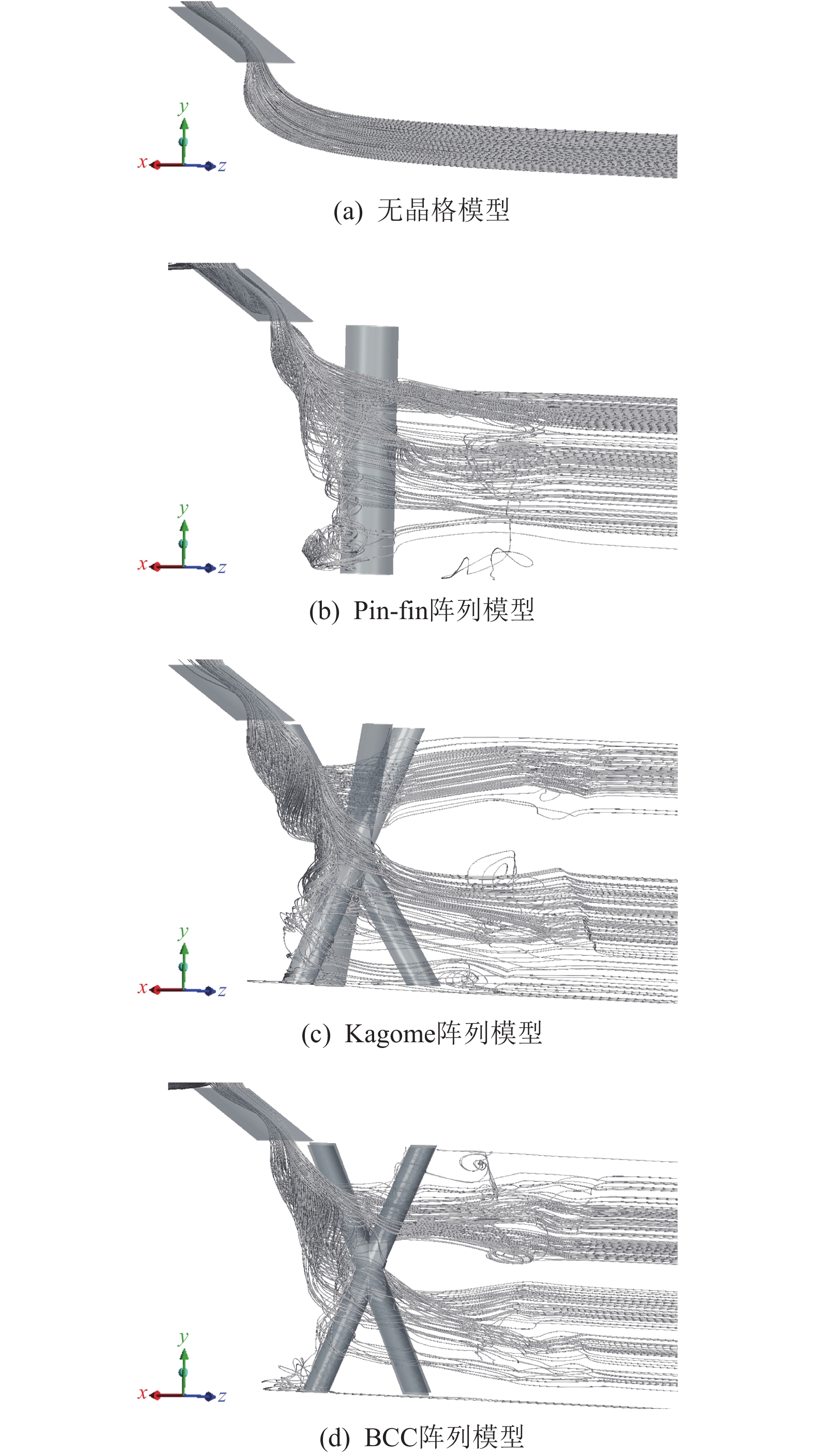

为了分析不同模型气膜孔入口处的流动差异，给出气膜孔前源流场的三维流线图（如图12所示）。在无晶格结构的冷却通道中，气膜孔入口附近流域并未形成明显流动涡系；而具有晶格阵列结构时，气膜孔入口附近流域受到前源流场的强烈扰动，其中：Pin-fin结构在y轴方向绝大部分流体被气膜孔卷吸，仅保留底部涡系未对气膜造成扰动；Kagome晶格阵列模型中，由于Kagome晶格结构具有60°流向倾角，在y轴方向的流动涡系均在气膜孔入口附近流域产生扰流作用；BCC晶格结构在y轴方向上下对称，但涡系结构与Pin-fin阵列模型的明显不同，且绝大部分涡系结构被气膜孔卷吸，仅保留底部少部分涡系结构未对气膜孔入口流场产生干扰。总体上看，晶格阵列结构对气膜孔入口流域的扰流作用能够提升高超声速气膜冷却的热防护性能。
![]()
图 12 阵列结构对气膜孔入口流场的扰流作用Figure 12. Perturbation effect of array structures on the flow field at the inlet of the film hole4. 结束语
本文采用数值方法对晶格阵列结构与高超声速气膜冷却的交互作用机制进行研究，主要结论如下：
1）高超声速流体与壁面的气动摩擦生热会产生剧烈的温升。通过气膜冷却流体对外壁面的覆盖，使壁面与高温主流隔离，能够大幅度提升高超声速飞行器的热防护性能。
2）气膜冷却通道内增设晶格阵列结构后，气膜孔入口流域产生明显的扰流涡系。这种涡系结构将影响气膜孔入口、气膜孔出口及出口附近下游外壁面冷却流体的流动分布，进而改变气膜冷却肾形涡结构沿展向的卷吸程度以及对壁面的展向覆盖程度，从而提升气膜孔附近下游壁面的展向气膜冷却效率，有效改善高超声速气膜冷却的热防护性能。
3）不同阵列结构模型对气膜冷却均具有优化作用，Pin-fin阵列模型气膜孔附近下游的展向平均气膜冷却效率最高，Kagome晶格阵列模型次之，BCC晶格阵列模型相对更低。
以上分析结果对未来高超声速飞行结构设计和热防护性能优化具有参考价值。在后续的研究中，将考虑流‒固‒热耦合的综合影响，并引入高温气体电离反应。
-
![]()
